Каталог запасных частей к технике: BOMAG BW 24RH. T3-Tyre Inflator

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
4
5
6
7
7
8
8
9
10
10
11
11
12
12
12
12
13
13
13
13
14
14
14
14
15
15
15
15
16
16
16
16
17
17
17
17
18
18
19
19
19
20
20
21

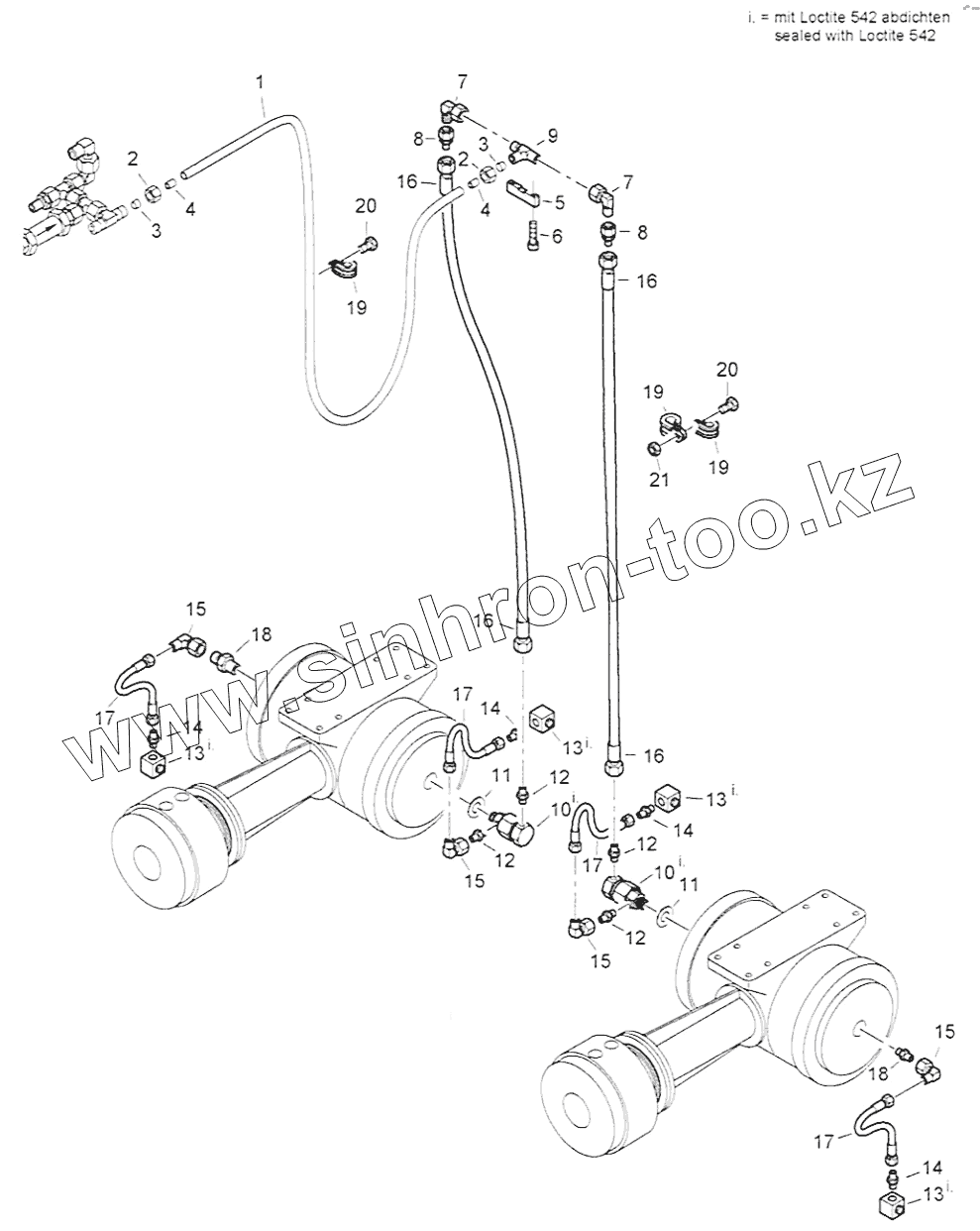

Позиция на иллюстрации Заводской номер детали Название детали
1 05599900 Plastic hose
2 05545022 Cap nut
3 05545471 Cutting ring
4 05760300 Socket
5 41003094 Clamp
6 07230637 Socket-head cap screw
7 05542124 Socket
8 05542306 Reducing union
9 05540958 T-union
10 05825014 rotor
11 09331148 Sealing ring
12 05545726 Double-ended union
13 38010050 Pressure safety valve
14 05545726 Double-ended union
15 05542121 Angular union
16 05554895 Hose
17 05554896 Hose assy. ac. WN3111
18 05548066 Double-ended union
19 05551912 Tube clamp
20 07140626 Hexagon bolt
21 08110620 Hexagon nut
