Каталог запасных частей к технике: BOMAG BW 24RH. T3-Tyre Inflator

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
4
5
5
6
6
7
7
8
9
10
10
11
11
12
12
13
13
14
14
15
15
16
17
17
18
19
20
21
22
23
24
25
25
26
26
27
27
28
28
29
29
30
30
31
31
32
33
34
35
35
36
36
37
37
38
38
39

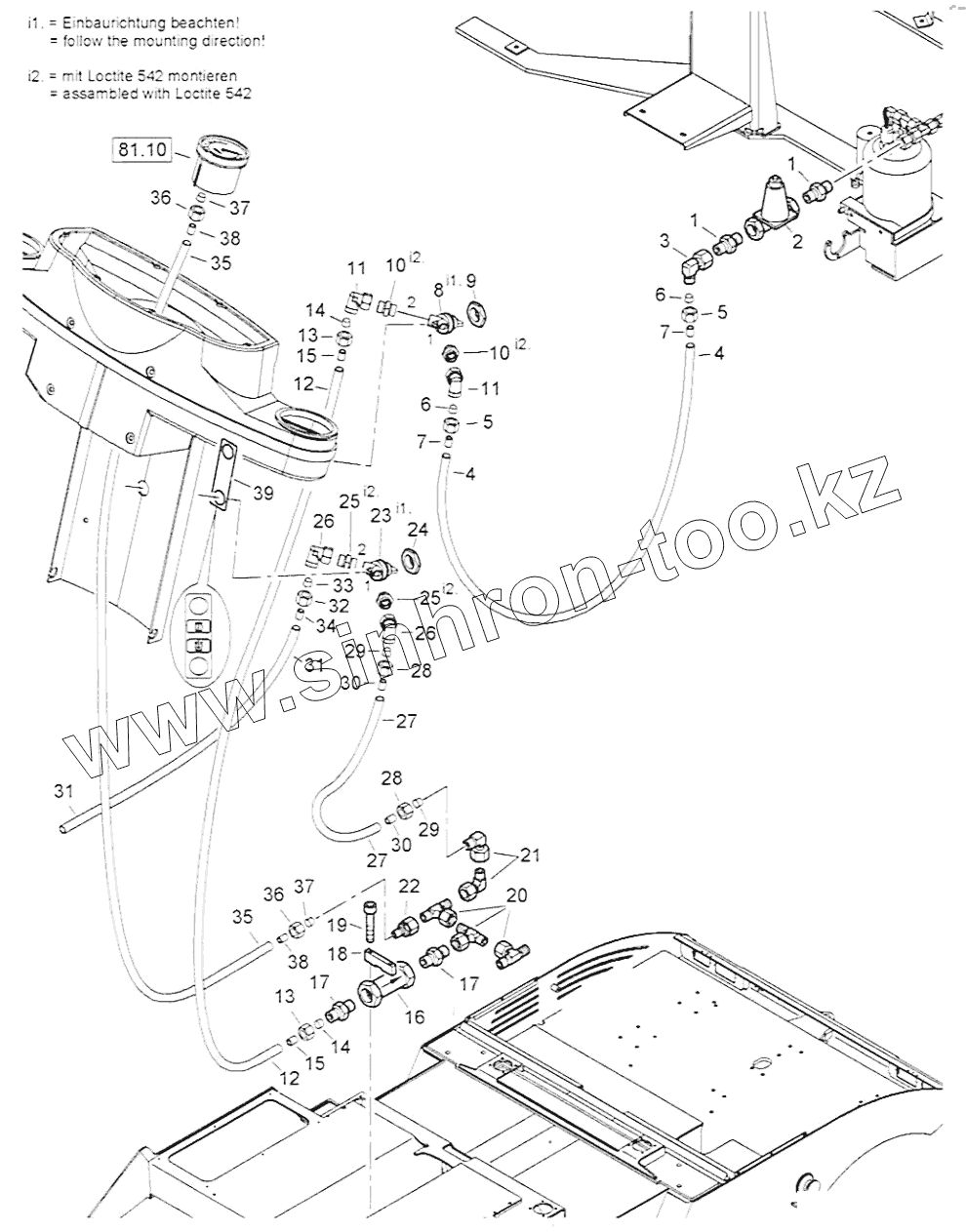

Позиция на иллюстрации Заводской номер детали Название детали
1 05548029 Double-ended union
2 05574281 Overflow valve
3 05542124 Socket
4 0559S900 Plastic hose
5 05545022 Cap nut
6 05545471 Cutting ring
7 05760300 Socket
8 05574286 3/2-Way valve
9 05574292 Hexagon nut
10 05548036 Double-ended union
11 05542124 Socket
12 05599900 Plastic hose
13 05545022 Cap nut
14 05545471 Cutting ring
15 05760300 Socket
16 05574287 Check valve
17 05548029 Double-ended union
18 41003094 Clamp
19 07230641 Socket-head cap screw
20 05542174 T-union
21 05542124 Socket
22 05542306 Reducing union
23 05574285 Master brake cylinder
24 05574292 Hexagon nut
25 05548036 Double-ended union
26 05542124 Socket
27 05599900 Plastic hose
28 05545022 Cap nut
29 05545471 Cutting ring
30 05760300 Socket
31 05599900 Plastic hose
32 05545022 Cap nut
33 05545471 Cutting ring
34 05760300 Socket
35 05599901 Plastic hose
36 05545016 Cap nut
37 05545470 Cutting ring
38 05760301 Socket
39 00832916 Decal. operation
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
