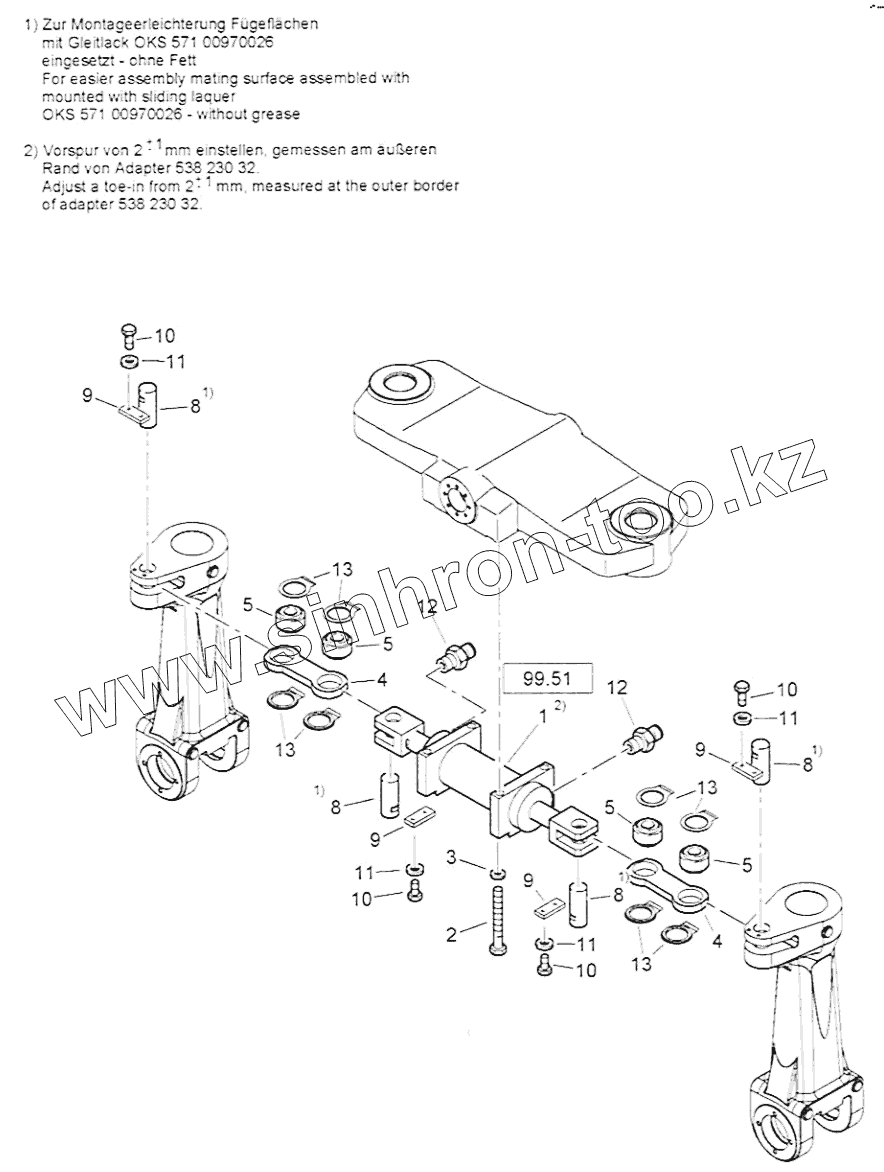

Каталог запасных частей к технике: BOMAG BW 24RH. Steering

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

5

5

5

8

8

8

8

9

9

9

9

10

10

10

10

11

11

11

11

12

12

13

13

13

13

Позиция на иллюстрации	Заводской номер детали		Название детали
1	05850301		Steering cylinder
2	07132074		Hexagon bolt
3	08512136		Washer
4	53823030		Steering rod
5	05272011		Spherical plain bearing
8	92012503		Bolt
9	58050285		Flat steel
10	07140842		Hexagon bolt
11	08752084		Spring washer
12	05540010		Double-ended union
13	58040163		Gasket
