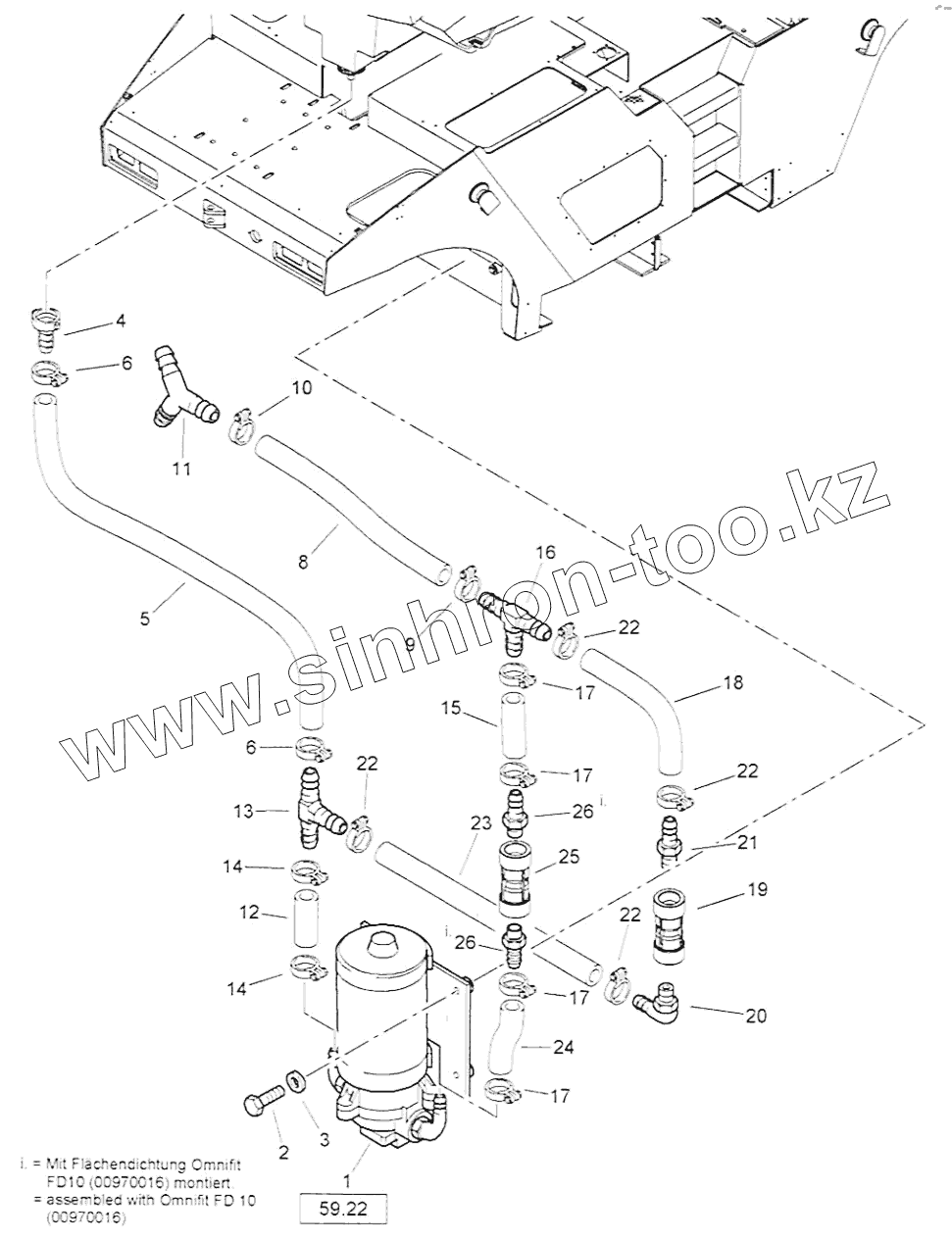

Каталог запасных частей к технике: BOMAG BW 24RH. Sprinkler System

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

8

9

10

11

12

13

14

14

15

16

17

17

17

17

18

19

20

21

22

22

22

22

23

24

25

26

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	05794035		Water pump
2	07130512		Hexagon bolt
3	08510511		Washer
4	05553867		Hose connection
5	00566000		Water hose
6	05552403		Hose clip
8	00666000		Water hose
9	05552403		Hose clip
10	05552403		Hose clip
11	05553646		Y-union
12	00666000		Water hose
13	05553707		T-union
14	05552403		Hose clip
15	00666000		Water hose
16	05553707		T-union
17	05552403		Hose clip
18	00666000		Water hose
19	05553874		Check valve
20	05553433		Angular union
21	05553221		Double-ended union
22	05552403		Hose clip
23	00666000		Water hose
24	00666000		Water hose
25	53831008		Check valve
26	05553221		Double-ended union

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
