Каталог запасных частей к технике: BOMAG BW 24RH. Scraper

Тип техники

Марка

Модель

Схема

4

5

6

6

7

8

8

9

9

10

10

11

11

11

11

12

12

16

17

18

18

19

20

20

21

21

22

22

23

23

23

23

24

24

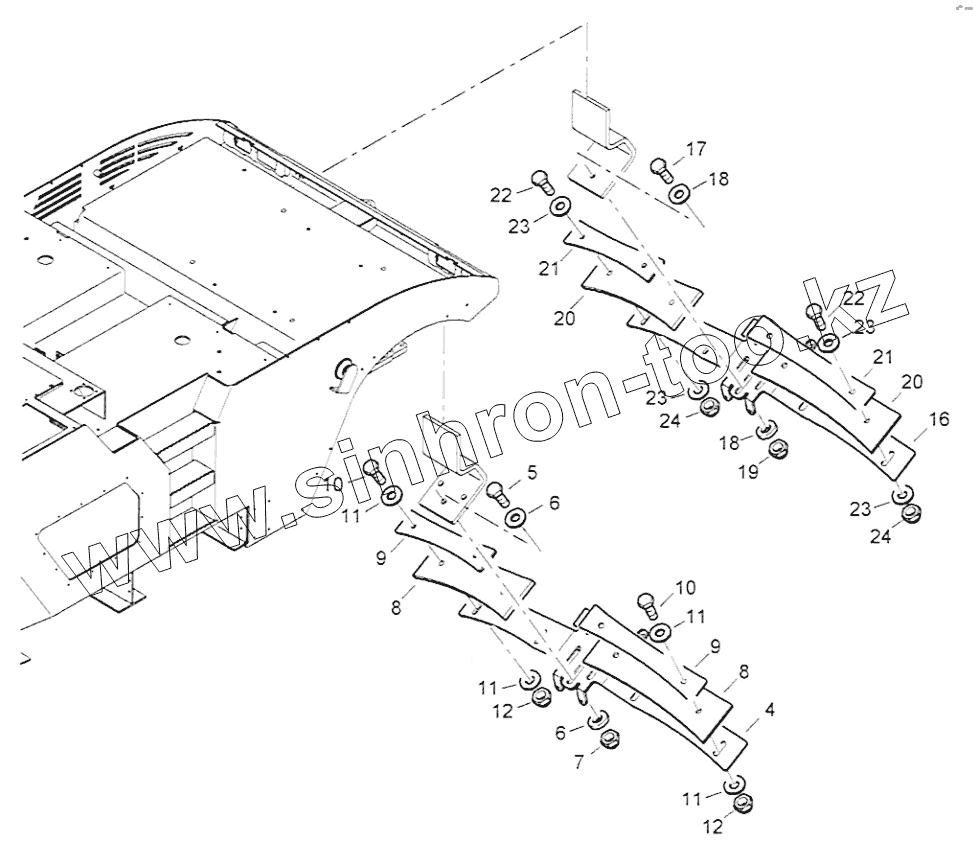

Позиция на иллюстрации	Заводской номер детали		Название детали
4	53801104		Scraper holder
5	07141032		Hexagon bolt
6	08511021		Washer
7	08131016		Safety nut
8	53801108		Scraper
9	53801109		Supporting plate
10	07141039		Hexagon bolt
11	08511021		Washer
12	08131016		Safety nut
16	53801104		Scraper holder
17	07141032		Hexagon bolt
18	08511021		Washer
19	08131016		Safety nut
20	53801108		Scraper
21	53801109		Supporting plate
22	07141039		Hexagon bolt
23	08511021		Washer
24	08131016		Safety nut

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
