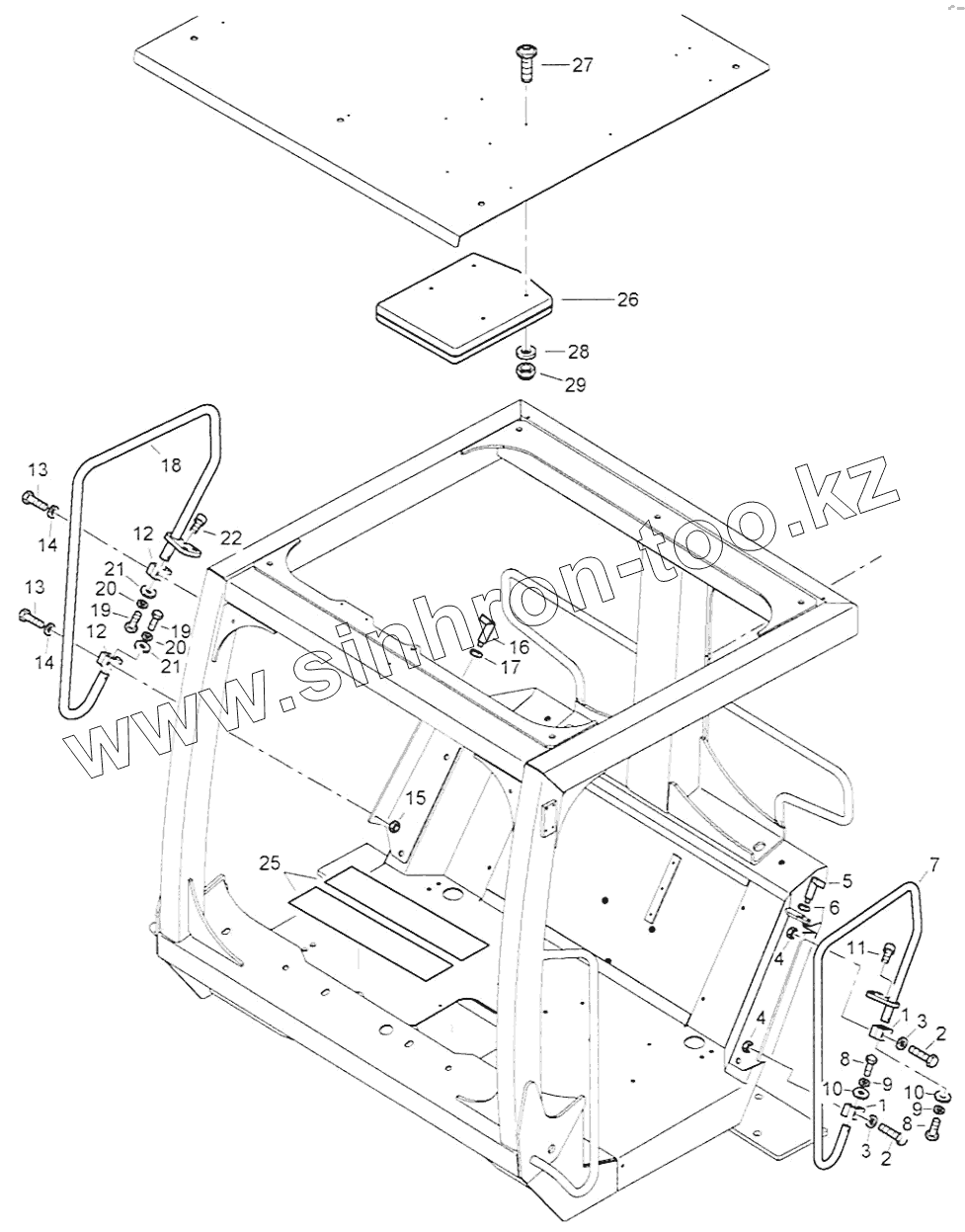

Каталог запасных частей к технике: BOMAG BW 24RH. S5-ROPS-FOPS

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

4

5

6

7

8

8

9

9

10

10

11

12

12

13

13

14

14

15

16

17

18

19

19

20

20

21

21

22

25

26

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
1	06910100		Fastening clamp
2	07140668		Hexagon bolt
3	08751064		Spring washer
4	08130611		Safety nut
5	06422050		Locking bar
6	08142015		Hexagon nut
7	92001531		Access rail
8	07140626		Hexagon bolt
9	08751064		Spring washer
10	08621105		Washer
11	07230806		Socket-head cap screw
12	06910100		Fastening clamp
13	07140668		Hexagon bolt
14	08751064		Spring washer
15	08130611		Safety nut
16	06422050		Locking bar
17	08142015		Hexagon nut
18	S2C01530		Access rail
19	07140626		Hexagon bolt
20	08751064		Spring washer
21	08621105		Washer
22	07230806		Socket-head cap screw
25	06520016		Anti-skid coating
26	07902501		Document bag
27	07210893		Lens head screw
28	08590617		Washer
29	08130611		Safety nut

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
