Каталог запасных частей к технике: BOMAG BW 24RH. S5-ROPS-FOPS

Тип техники

Марка

Модель

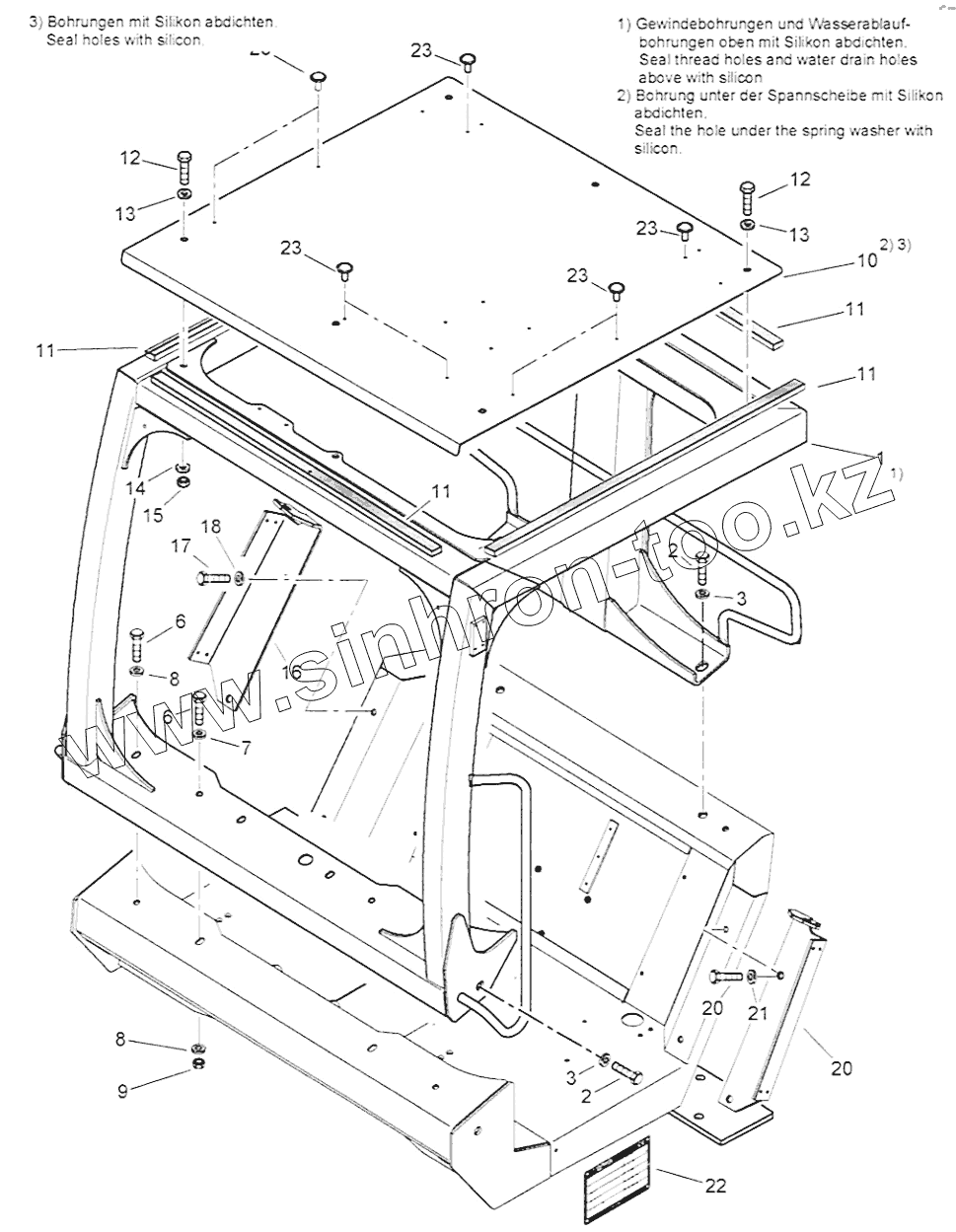

Схема

1

2

2

3

3

6

6

7

8

8

9

10

11

11

11

11

12

12

13

13

14

15

16

17

18

20

20

21

22

23

23

23

23

Позиция на иллюстрации	Заводской номер детали		Название детали
1	53801010		ROPS-frame
2	07142441		Hexagon bolt
3	08752222		Spring washer
6	07141638		Hexagon bolt
7	08511730		Washer
8	08752170		Spring washer
9	08111620		Hexagon nut
10	92001800		Plate
11	00652076		Expanded rubber
12	07141638		Hexagon bolt
13	08511730		Washer
14	08752170		Spring washer
15	08111620		Hexagon nut
16	92001532		Plate
17	07141638		Hexagon bolt
18	08752170		Spring washer
19	92001533		Plate
20	07141638		Hexagon bolt
21	08752170		Spring washer
22	53801260		Type plate
23	06510290		Plug

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
