Каталог запасных частей к технике: BOMAG BW 24RH. S18-Cabin with air cond.

Тип техники

Марка

Модель

Схема

1

1

2

3

4

4

5

6

6

7

7

8

8

9

9

9

9

10

10

11

11

12

12

13

13

14

14

15

15

16

16

17

17

18

18

18

18

19

19

21

22

23

24

25

26

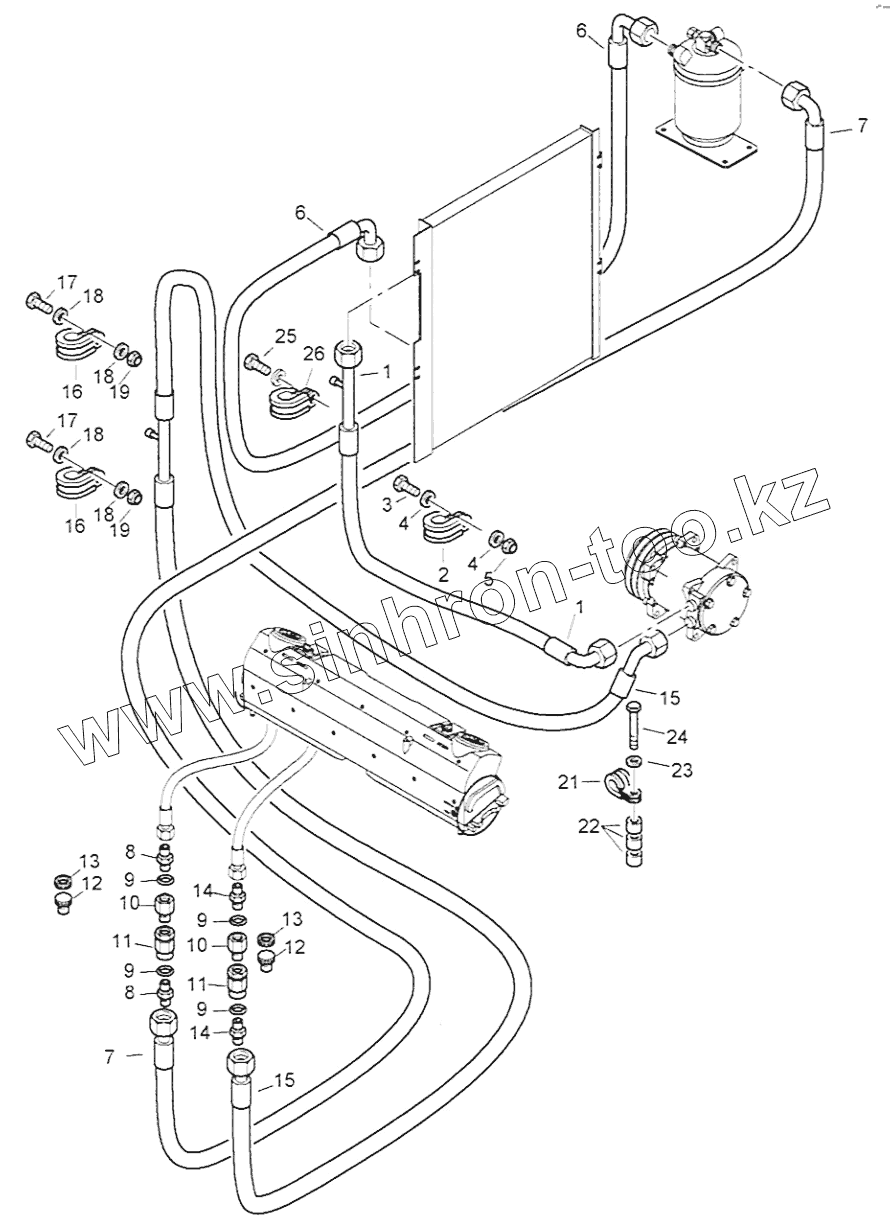

Позиция на иллюстрации	Заводской номер детали		Название детали
1	05578135		Air conditioning hose
2	05551914		Tube clamp
3	07140834		Hexagon bolt
4	08752084		Spring washer
5	08110813		Hexagon nut
6	05578134		Air conditioning hose
7	05551828		Air conditioning hose
8	31112695		Adapter
9	31112697		Loop ring
10	31112698		Coupling half
11	31112699		Coupling half
12	31112689		Protection cap
13	31112690		Protection cap
14	31112694		Adapter
15	05578133		Air conditioning hose
16	05551914		Tube clamp
17	07140834		Hexagon bolt
18	08752084		Spring washer
19	08110813		Hexagon nut
20	00978102		Refrigerant
21	05551914		Tube clamp
22	84170104		Spacer sleeve
23	03752084		Spring washer
24	07130866		Hexagon bolt
25	07140834		Hexagon bolt
26	05551911		Tube clamp

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
