Каталог запасных частей к технике: BOMAG BW 24RH. S18-Cabin with air cond.

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

10

11

12

13

14

15

16

17

18

19

20

21

21

22

24

25

26

27

28

29

29

30

31

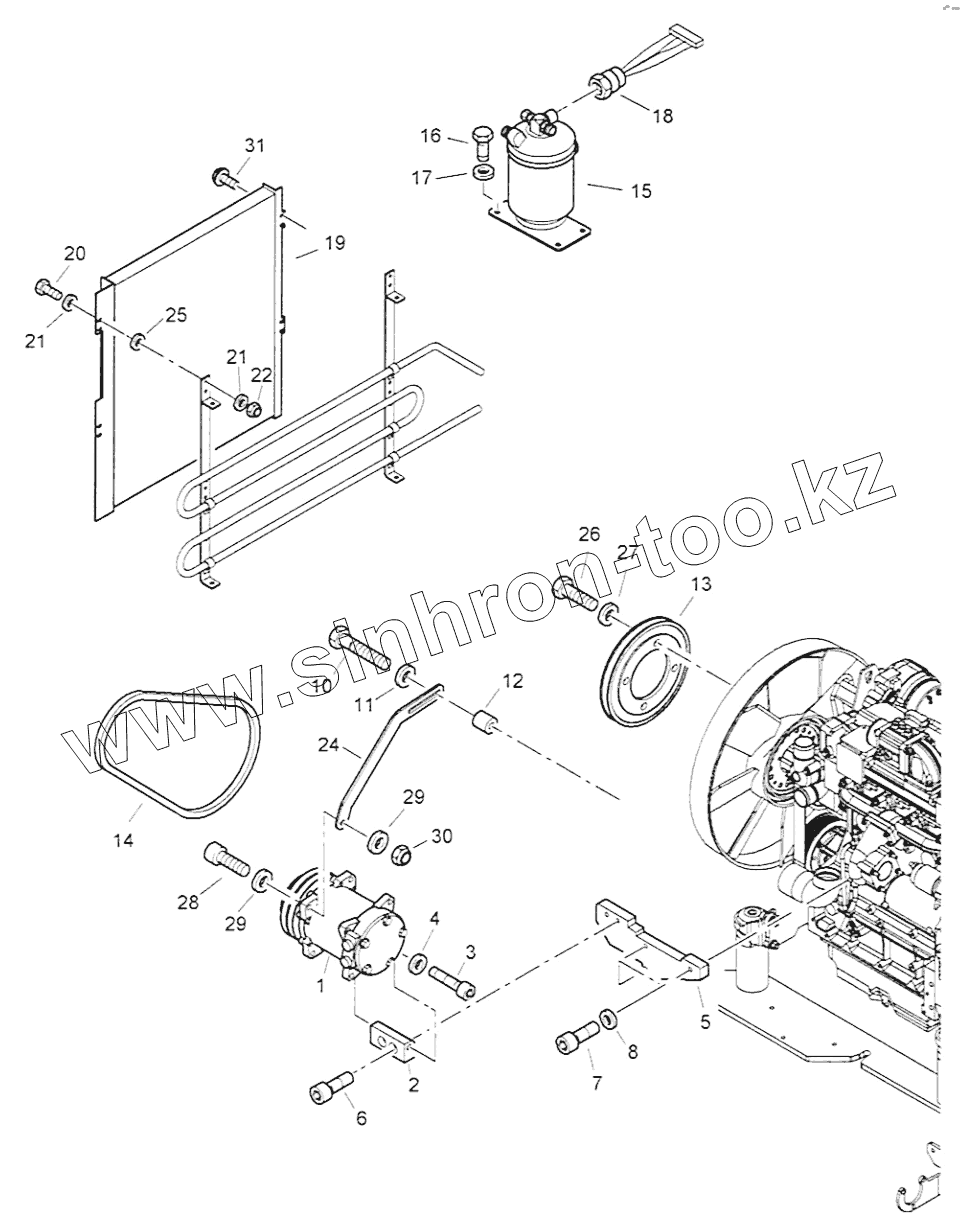

Позиция на иллюстрации	Заводской номер детали		Название детали
1	05579190		Compressor
2	58004203		Holder
3	07231019		Socket-head cap screw
4	08511021		Washer
5	53801093		Plate
6	07231014		Socket-head cap screw
7	07230827		Socket-head cap screw
8	08752084		Spring washer
10	07141032		Hexagon bolt
11	08752106		Spring washer
12	80030211		Spacer piece
13	05714669		V-belt pulley
14	06312244		V-belt
15	05579004		Dryer
16	07140626		Hexagon bolt
17	08751064		Spring washer
18	58260388		Pressure switch
19	05579238		Condenser
20	07140834		Hexagon bolt
21	08752084		Spring washer
22	08110813		Hexagon nut
24	53801094		Holder
25	08590820		Washer
26	07141030		Hexagon bolt
27	08752106		Spring washer
28	07231023		Socket-head cap screw
29	08511021		Washer
30	08131016		Safety nut
31	07210896		Lens head screw

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
