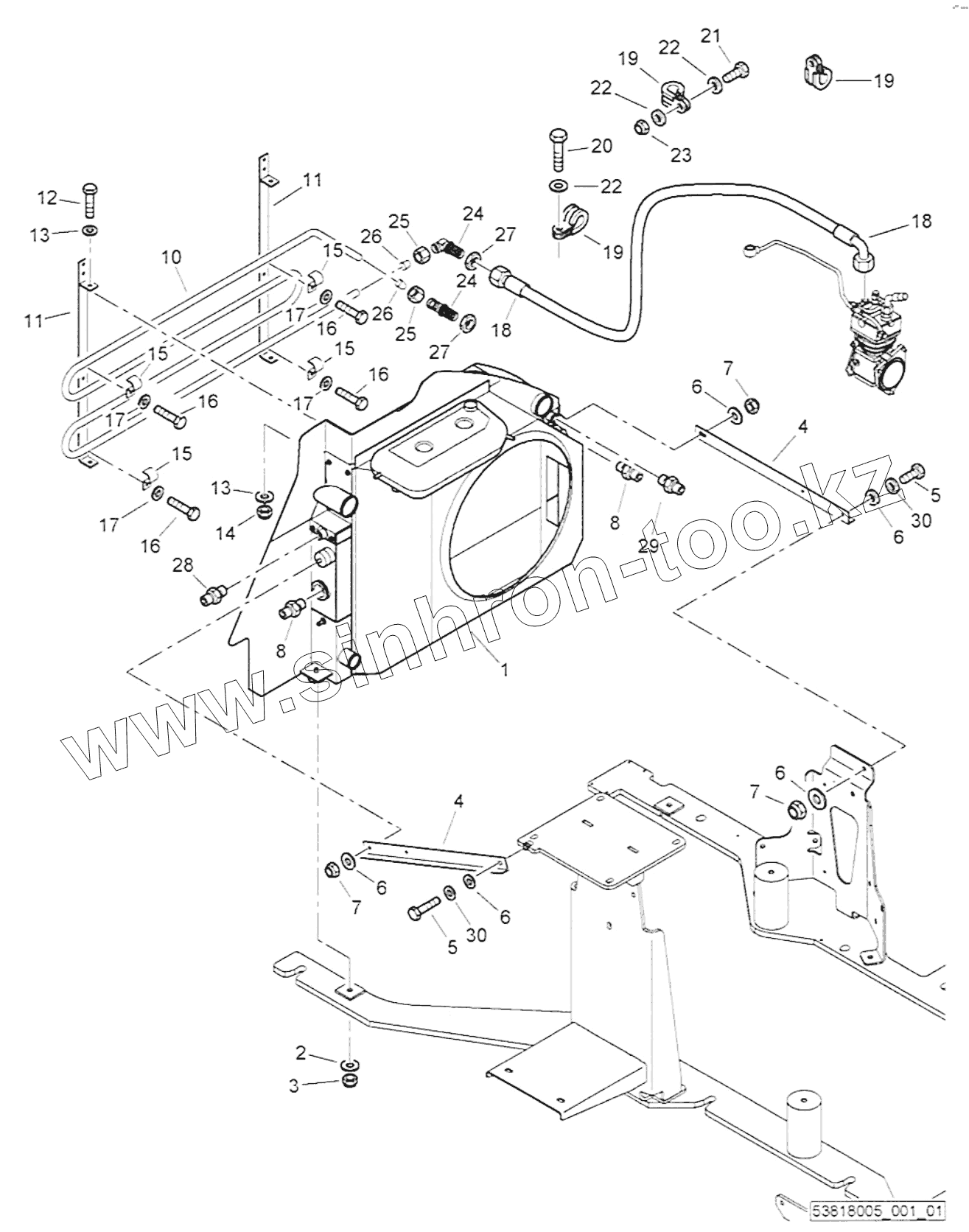

Каталог запасных частей к технике: BOMAG BW 24RH. Radiator System
1
2
3
4
4
5
5
6
6
6
6
6
7
7
7
8
8
10
11
11
12
13
13
14
15
15
15
15
16
16
16
16
17
17
17
17
18
18
19
19
19
20
21
22
22
22
23
24
24
25
25
26
26
27
27
28
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 05903234 | Radiator | |
| 2 | 08621105 | Washer | |
| 3 | 08131016 | Safety nut | |
| 4 | 53818023 | Angle steel | |
| 5 | 07141027 | Hexagon bolt | |
| 6 | 08621105 | Washer | |
| 7 | 08131016 | Safety nut | |
| 8 | 05540014 | Double-ended union | |
| 10 | 53818024 | Tube | |
| 11 | 53818017 | Holder | |
| 12 | 07141030 | Hexagon bolt | |
| 13 | 08752106 | Spring washer | |
| 14 | 08131016 | Safety nut | |
| 15 | 05552218 | Fastening clamp | |
| 16 | 07140618 | Hexagon bolt | |
| 17 | 08751064 | Spring washer | |
| 18 | 05554901 | Hose | |
| 19 | 05551908 | Tube clamp | |
| 20 | 07140818 | Hexagon bolt | |
| 21 | 07140834 | Hexagon bolt | |
| 22 | 08752084 | Spring washer | |
| 23 | 08130813 | Safety nut | |
| 24 | 05542656 | Angular union | |
| 25 | 05545028 | Cap nut | |
| 26 | 05545428 | Cutting ring | |
| 27 | 05542926 | Nut | |
| 28 | 05548011 | Socket | |
| 29 | 05540010 | Double-ended union | |
| 30 | 08752106 | Spring washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
