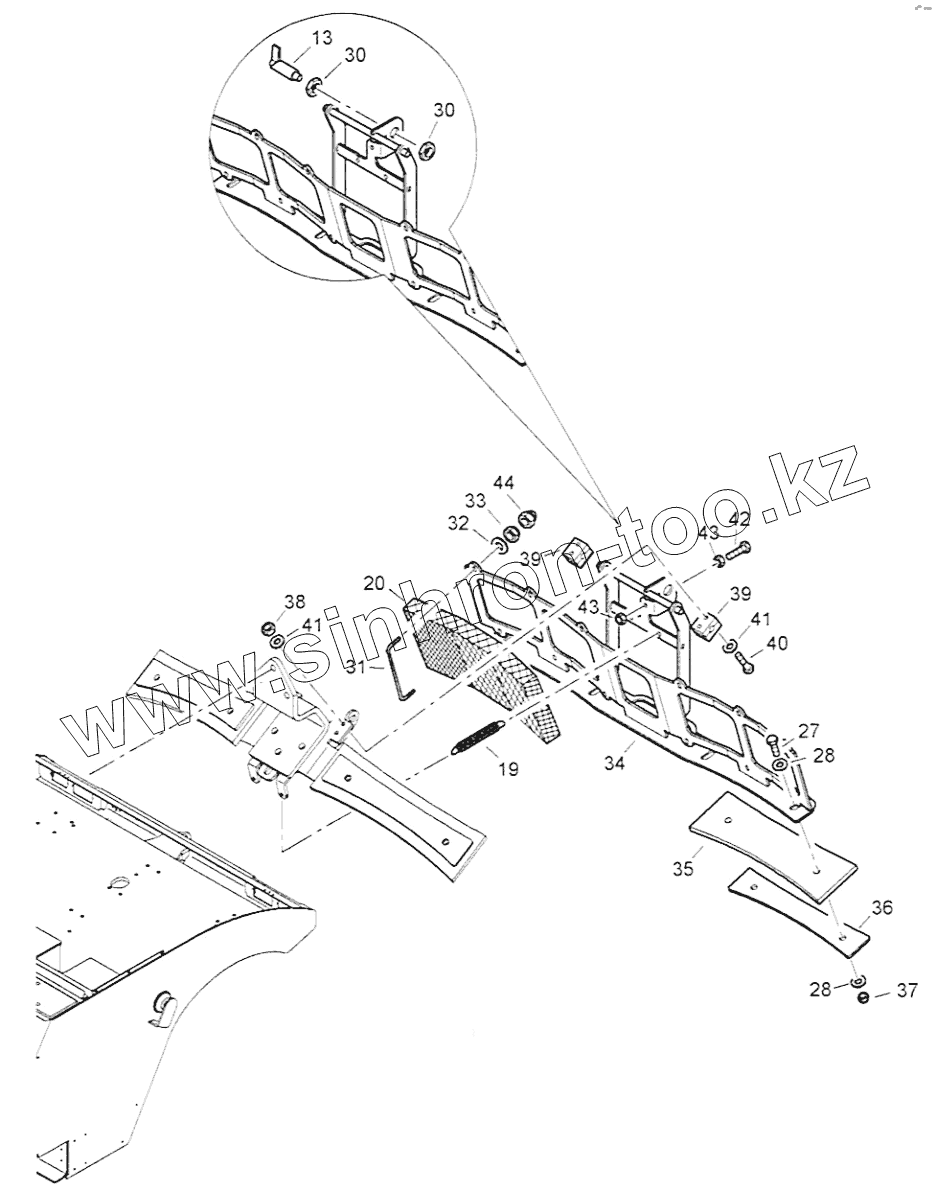

Каталог запасных частей к технике: BOMAG BW 24RH. Q10-Coco mats with scraper

Тип техники

Марка

Модель

Схема

13

19

20

27

28

28

30

30

31

32

33

34

35

36

37

38

39

39

40

41

41

42

43

43

44

Позиция на иллюстрации	Заводской номер детали		Название детали
13	06422050		Locking bar
19	80100110		Tension spring
20	53801022		Coconut fibre mat
27	07141039		Hexagon bolt
28	08511021		Washer
30	08142015		Hexagon nut
31	53801127		Bow
32	08590617		Washer
33	08130508		Safety nut
34	53801124		Holder
35	53801108		Scraper
36	53801109		Supporting plate
37	08131016		Safety nut
38	08110620		Hexagon nut
39	06910159		Fastening clamp
40	07140660		Hexagon bolt
41	08751064		Spring washer
42	07140853		Hexagon bolt
43	08110813		Hexagon nut
44	08240510		Domed cap nut

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
