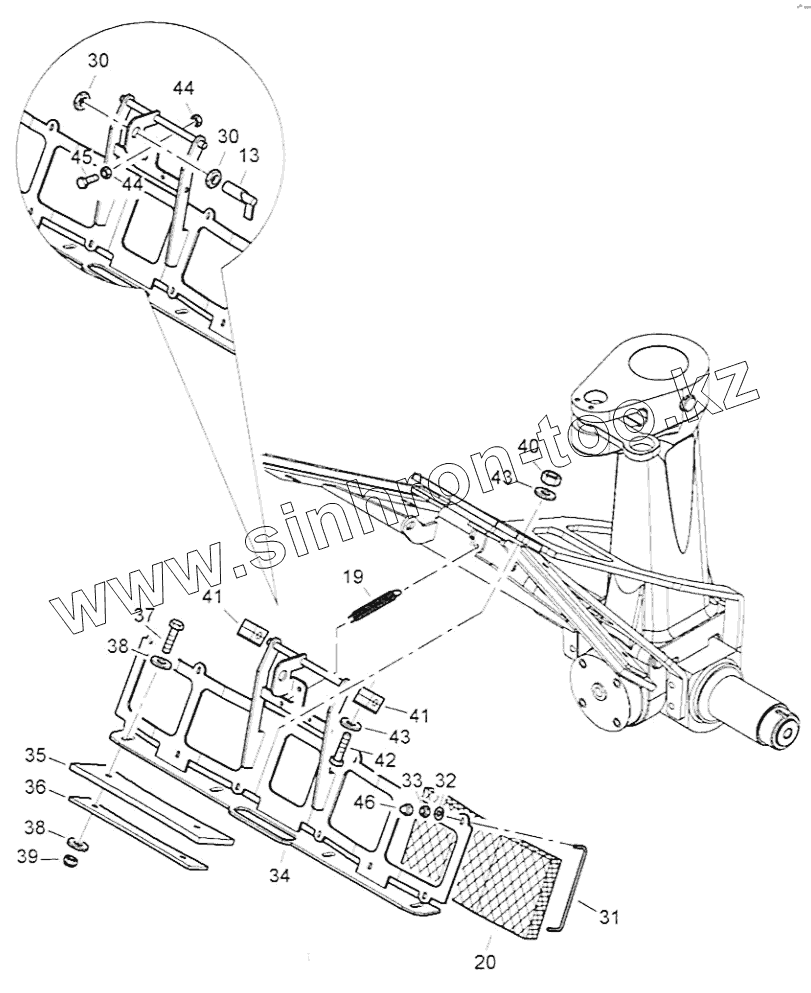

Каталог запасных частей к технике: BOMAG BW 24RH. Q10-Coco mats with scraper

Тип техники

Марка

Модель

Схема

13

19

20

30

30

31

32

33

34

35

36

37

38

38

39

40

41

41

42

43

43

44

44

45

46

Позиция на иллюстрации	Заводской номер детали		Название детали
13	06422050		Locking bar
19	80100110		Tension spring
20	53801022		Coconut fibre mat
30	08142015		Hexagon nut
31	53801127		Bow
32	08590617		Washer
33	08130508		Safety nut
34	53801124		Holder
35	53801108		Scraper
36	53801109		Supporting plate
37	07141039		Hexagon bolt
38	08511021		Washer
39	08131016		Safety nut
40	08110620		Hexagon nut
41	06910159		Fastening clamp
42	07140660		Hexagon bolt
43	08751064		Spring washer
44	08110813		Hexagon nut
45	07140853		Hexagon bolt
46	08240510		Domed cap nut
