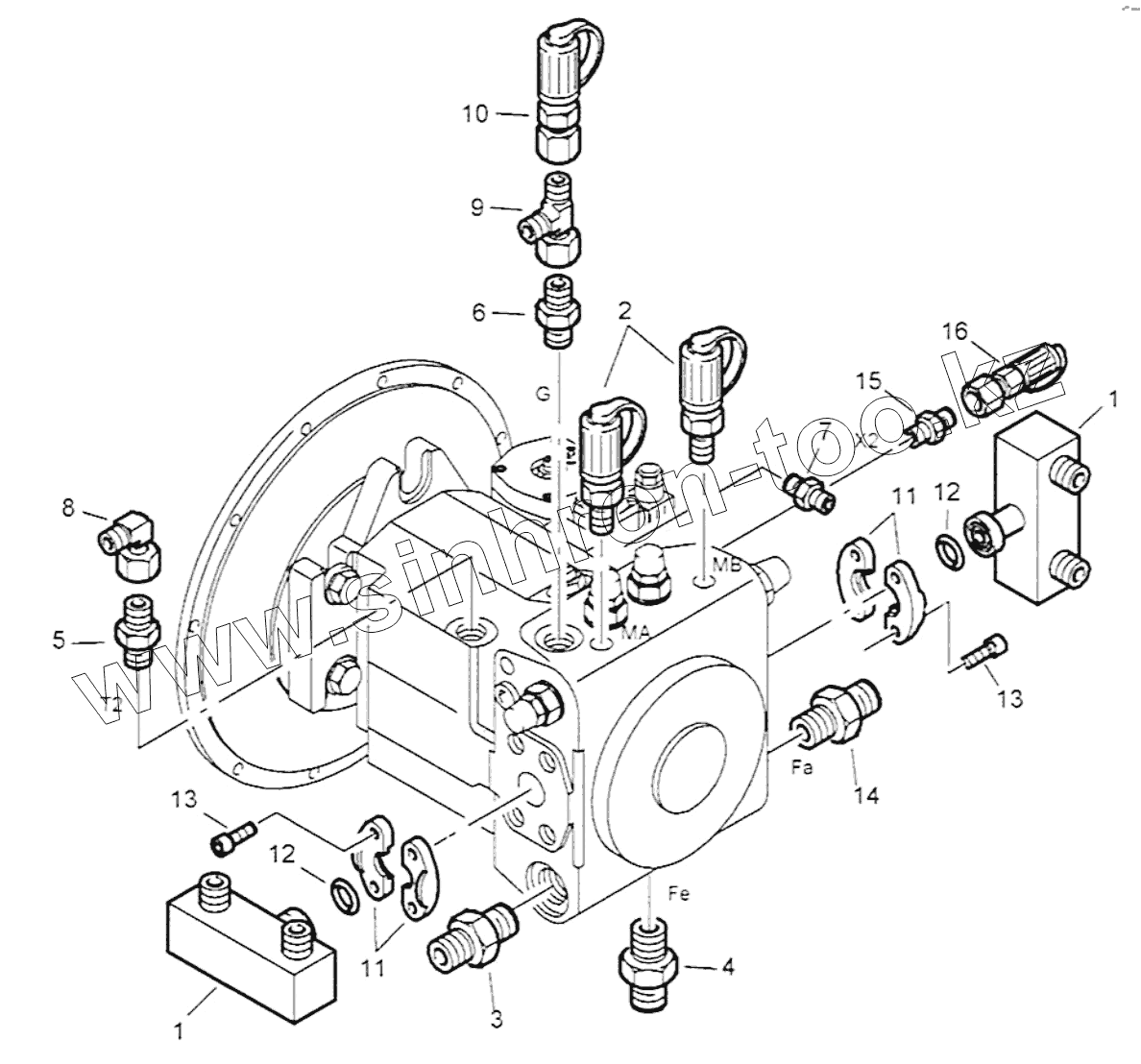

Каталог запасных частей к технике: BOMAG BW 24RH. Pump Mounting

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

7

8

9

10

11

11

12

12

13

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	58090100		Distributor block
2	05544012		Test connection
3	05540014		Double-ended union
4	05548005		Socket
5	05548015		Socket
6	05540010		Double-ended union
7	05548073		Socket
8	05542128		Angular union
9	05542194		L-union
10	05544034		Test connection
11	05814104		Half, flange, SAE
12	05220330		Loop ring
13	07231217		Socket-head cap screw
14	05540012		Double-ended union
15	05540098		Double-ended union
16	05544032		Test connection

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
