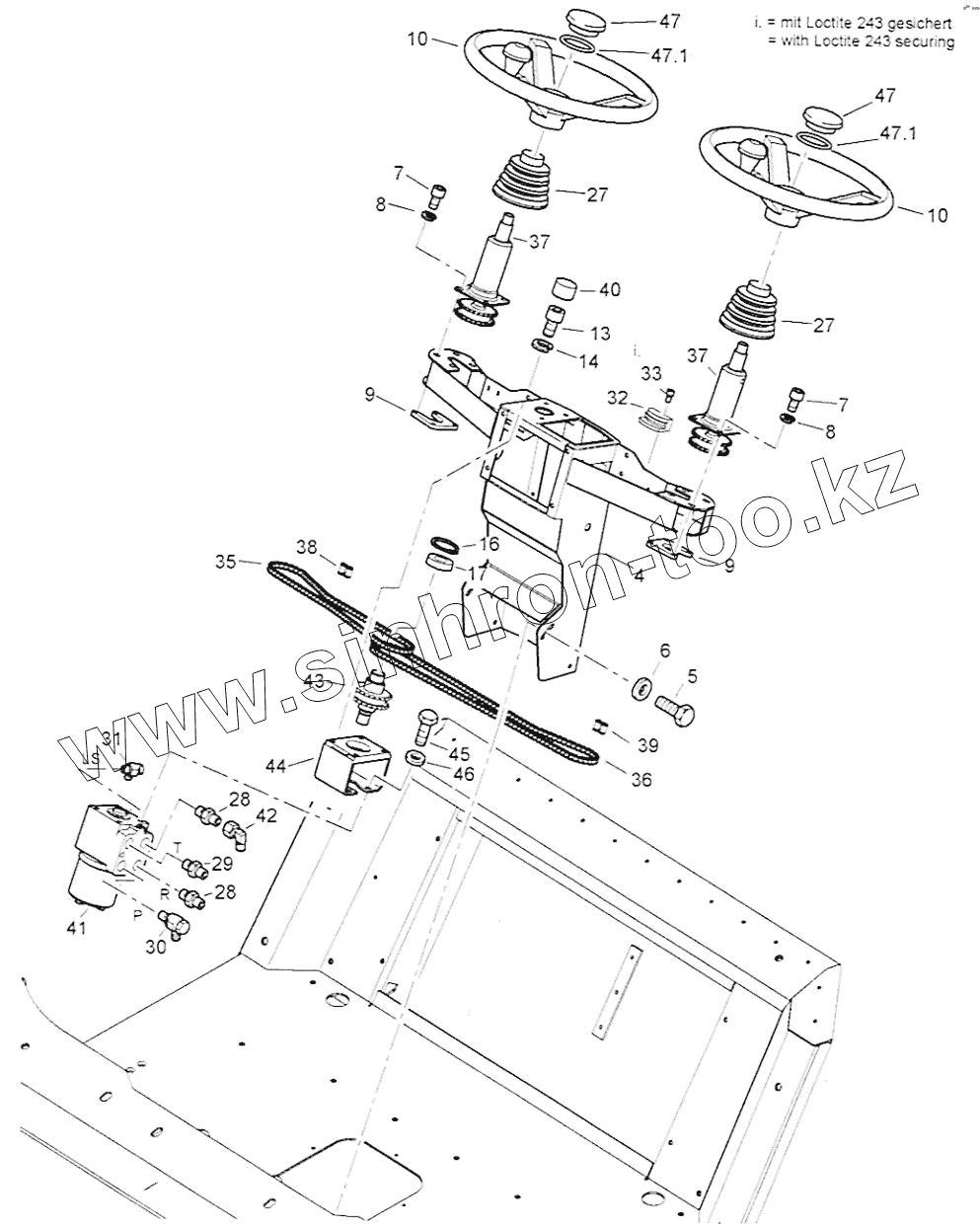

Каталог запасных частей к технике: BOMAG BW 24RH. Operators Platform

Тип техники

Марка

Модель

Схема

4

5

6

7

7

8

8

9

9

10

10

13

14

16

17

27

27

28

28

29

30

31

32

33

35

36

37

37

40

41

42

47

47

47.1

47.1

Позиция на иллюстрации	Заводской номер детали		Название детали
4	92019590		Housing
5	07141017		Hexagon bolt
6	08531018		Spring washer
7	07241004		Socket-head cap screw
8	08531018		Spring washer
9	92019516		Tapped plate
10	05580160		Steering wheel
12	92019525		Plate
13	07241004		Socket-head cap screw
14	08531018		Spring washer
15	92019527		Driving shaft
16	09211300		Circlip. external
17	05113375		Ball bearing. grooved
20	07241004		Socket-head cap screw
21	08531018		Spring washer
24	92019526		Plate
25	07241004		Socket-head cap screw
26	08531018		Spring washer
27	92019511		Bellows
28	05540039		Double-ended union
29	05540040		Double-ended union
30	05541434		Banjo coupling. eccentric
31	05541433		Banjo coupling. eccentric
32	92019524		Guide
33	07210616		Lens head screw
35	05511020		Roller chain
36	05511024		Roller chain
37	05902251		Steering column
40	06510127		Protection plug
41	05902308		Steering valve
42	05542125		Angular union
47	05580169		Cap. steering wheel
47.1	05580170		Loop ring

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
