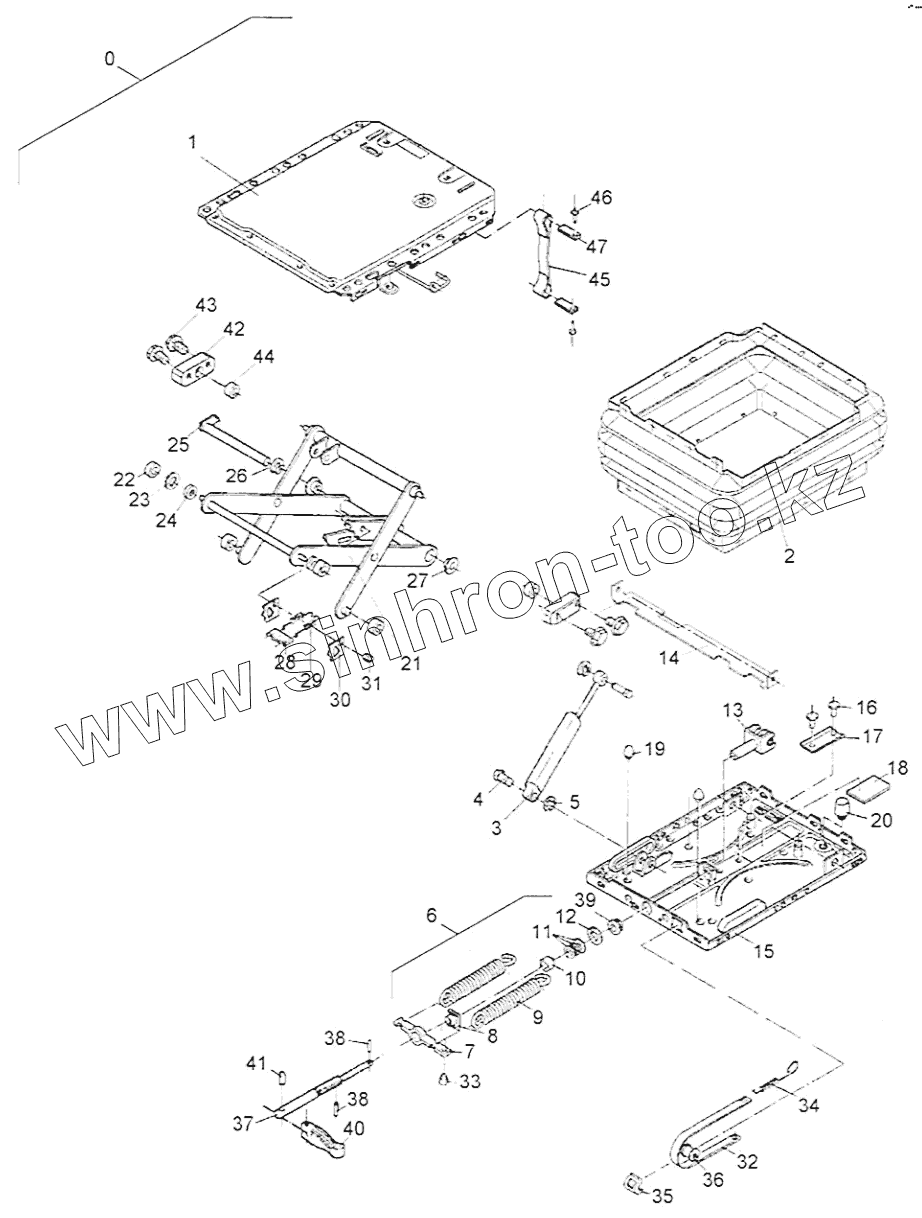

Каталог запасных частей к технике: BOMAG BW 24RH. Operator's Seat

Тип техники

Марка

Модель

Схема

05570617

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

38

39

40

41

42

43

44

45

46

47

Позиция на иллюстрации	Заводской номер детали		Название детали
05570617	05570617		Operators seat, lower part
1	05570618		Seat. upper part
2	05570619		Bellows
3	05570621		Shock absorber
4	05570048		bolt
5	05727273		Safety washer
6	05570623		Weight regulation
7	05570059		Pillow block
8	05570058		Nut
9	05570622		Tension spring
10	05570095		Ring
11	05570583		Bearing. ball
12	05570055		Washer
13	05570050		Fork
14	05570634		Bow
15	05570624		Seat. lower part
16	05570051		Rivet. blind
17	05570052		Channel bar
18	05570053		Rubber plate
19	05570525		Buffer
20	05570626		Buffer
21	05570635		Side plate
22	05570043		Roller
23	05570636		Washer
24	05570627		Bushing
25	05570038		Bolt
26	05727277		Safety washer
27	05570039		Bushing
28	05570044		Bar
29	05570045		Tension spring
30	05570620		Plate
31	05570047		Bolt
32	05570628		Display
33	05570050		Plug
34	05570068		Tension spring
35	05570065		Guide
36	05570066		Roller
37	05570629		Adjusting spindle
38	05570061		Dowel pin
39	05570069		Ring
40	05570063		T-bar
41	05570062		Center grooved dowel pin
42	05570631		Bearing
43	05570630		Screw
44	05570632		Bushing
45	05570633		Band. bolt
46	05570035		Rivet, blind
47	05570036		Bar

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
