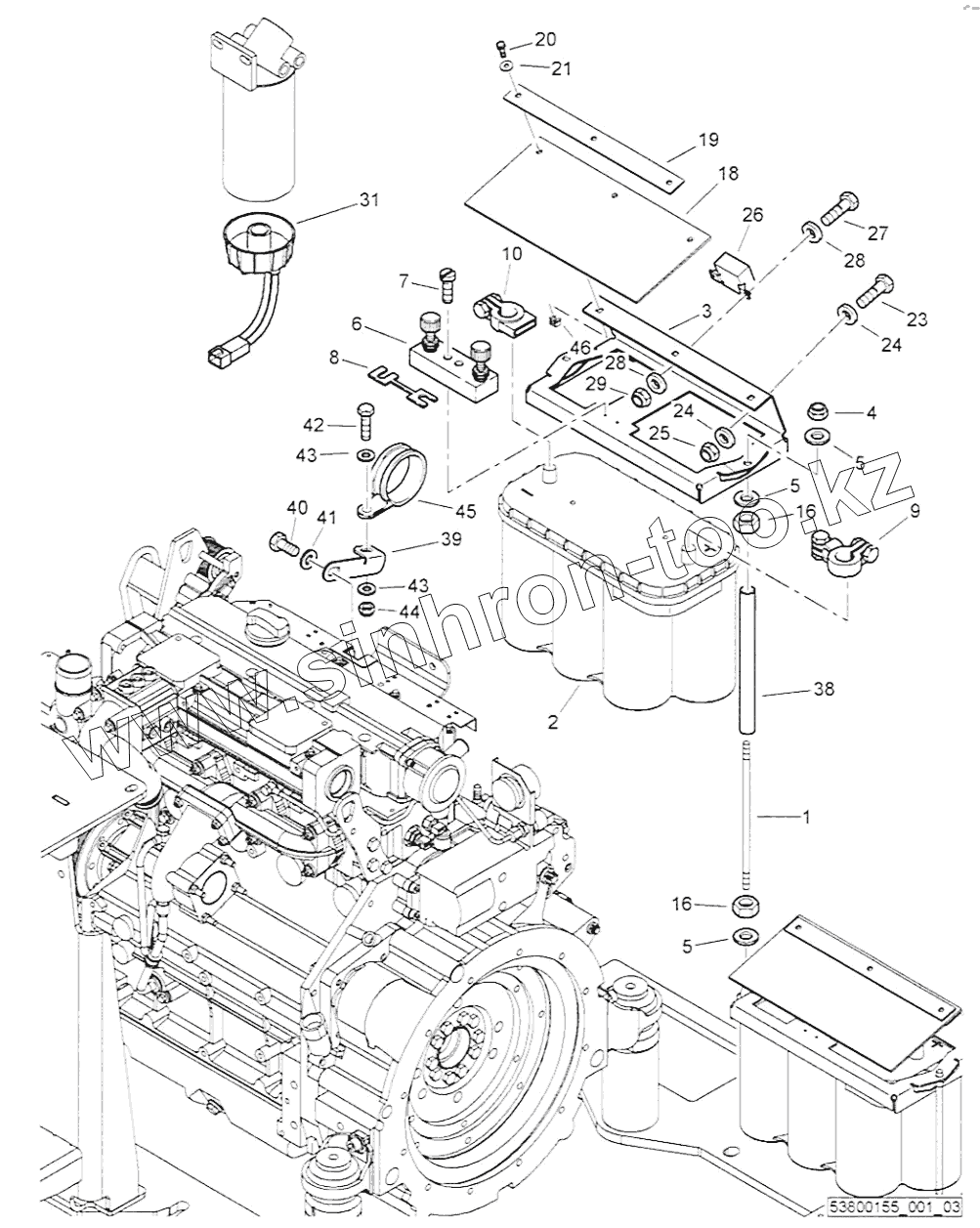

Каталог запасных частей к технике: BOMAG BW 24RH. M35-Winter package

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
5
6
7
8
9
10
16
16
18
19
20
21
23
24
24
25
26
27
28
28
29
31
38
39
40
41
42
43
43
44
45
46
Позиция на иллюстрации Заводской номер детали Название детали
1 58050140 Threaded rod
2 05753260 Battery
3 53839005 Battery holder
4 08110813 Hexagon nut
5 08621084 Washer
6 05755128 Fuse holder
7 07210416 Slotted fillister head screw
8 05755135 Fuse
9 05756004 Pole clamp
10 05756006 Pole clamp
16 08110813 Hexagon nut
17 08130611 Safety nut
18 53839004 Rubber mat
19 53839006 Flat steel
20 07140633 Hexagon bolt
21 08621064 Washer
23 07140633 Hexagon bolt
24 08510612 Washer
25 08130611 Safety nut
26 05719145 Control unit
27 07140633 Hexagon bolt
28 08510612 Washer
29 08130611 Safety nut
31 58260458 Fuel heating
38 00664011 Hose
39 53801133 Holder
40 07141008 Hexagon bolt
41 08752106 Spring washer
42 07140834 Hexagon bolt
43 08510817 Washer
44 08130813 Safety nut
45 05551931 Tube clamp
46 08430645 Cage nut
47 00652076 Expanded rubber
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
