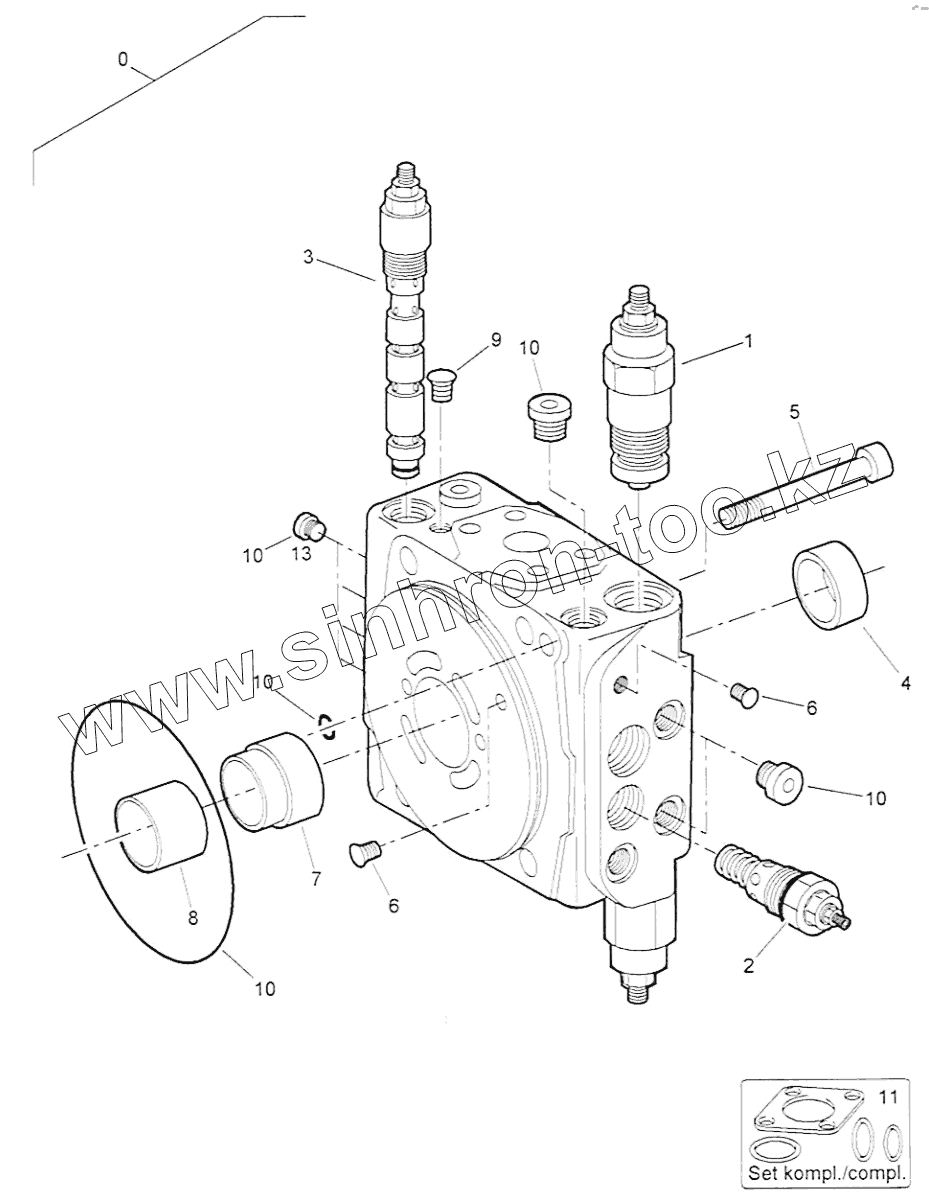

Каталог запасных частей к технике: BOMAG BW 24RH. Hydraulic Pump

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
05804104
1
2
3
4
5
6
6
7
8
9
10
10
10
10
10
11
Позиция на иллюстрации Заводской номер детали Название детали
05804104 05804104 Connect. plate with valves
1 05804417 Pressure relief valve
2 05801584 Pressure relief valve
3 05804141 Shut off valve
4 05804142 Connecting plate
5 05804143 Bearing bush
6 07231645 Socket-head cap screw
7 05985328 >Plug M10
8 05804145 Bushing
9 05804146 Bearing bush
10 05546156 >Plug M8
11 05985510 Kit. seal
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
