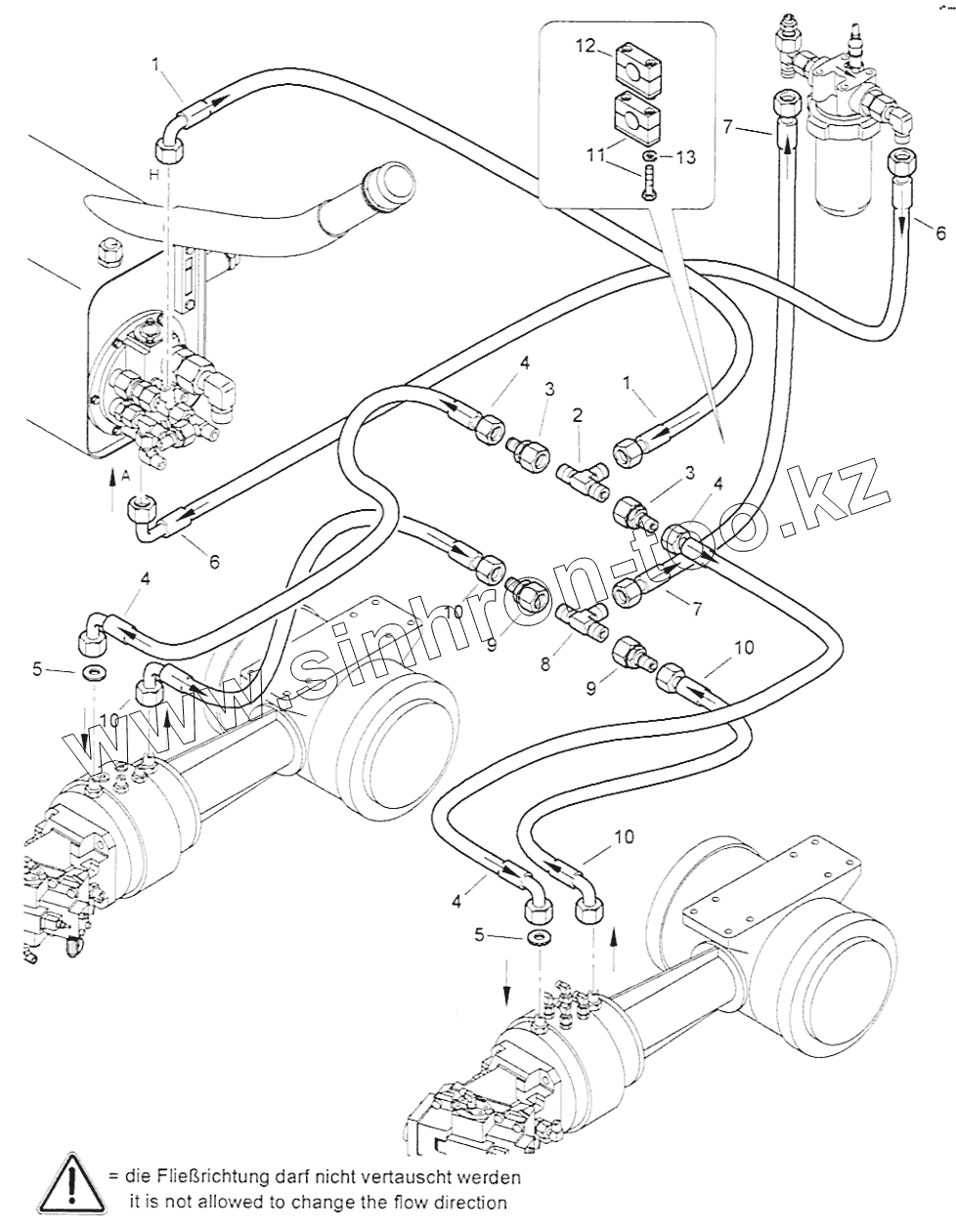

Каталог запасных частей к технике: BOMAG BW 24RH. Hydraulic, Travel System

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
3
4
4
4
4
5
5
6
6
7
7
8
9
9
10
10
10
10
11
12
13
Позиция на иллюстрации Заводской номер детали Название детали
1 05554664 Hose assy. ac. WN3111
2 05540961 T-union
3 05542293 Reducing union
4 05551030 Hose assy. ac. WN3111
5 53844002 Orifice
6 05554117 Hose assy. ac. WN3111
7 05554947 Hose assy. ac. WN3111
8 05540961 T-union
9 05542293 Reducing union
10 05551030 Hose assy. ac. WN3111
11 06910203 Fastening clamp
12 06910204 Fastening clamp
13 08752106 Spring washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
