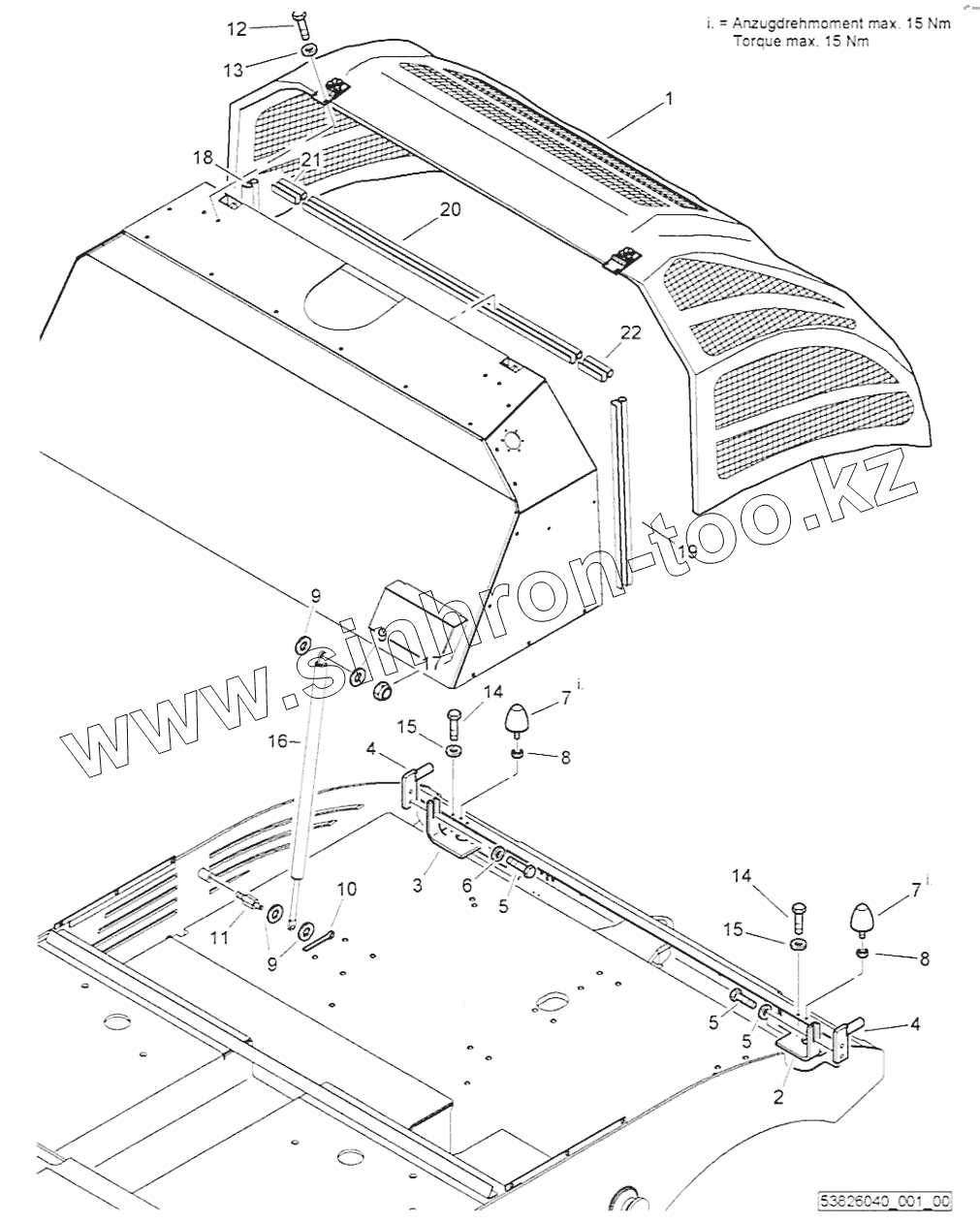

Каталог запасных частей к технике: BOMAG BW 24RH. Hood

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
5
5
6
7
7
8
8
9
9
9
10
11
12
13
14
14
15
15
16
17
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 05030041 Engine hood
2 53826023 Holder
3 53826025 Holder
4 58050666 Holder
5 07140824 Hexagon bolt
6 08752084 Spring washer
7 06143136 Stop buffer
8 08110813 Hexagon nut
9 08510817 Washer
10 09170204 Cotter pin
11 84110109 Bolt
12 07140824 Hexagon bolt
13 08752084 Spring washer
14 07140818 Hexagon bolt
15 08752084 Spring washer
16 05581174 Gas spring
17 08130813 Safety nut
18 00652043 Sealing section
19 00652043 Sealing section
20 00652043 Sealing section
21 00652043 Sealing section
22 00652043 Sealing section
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
