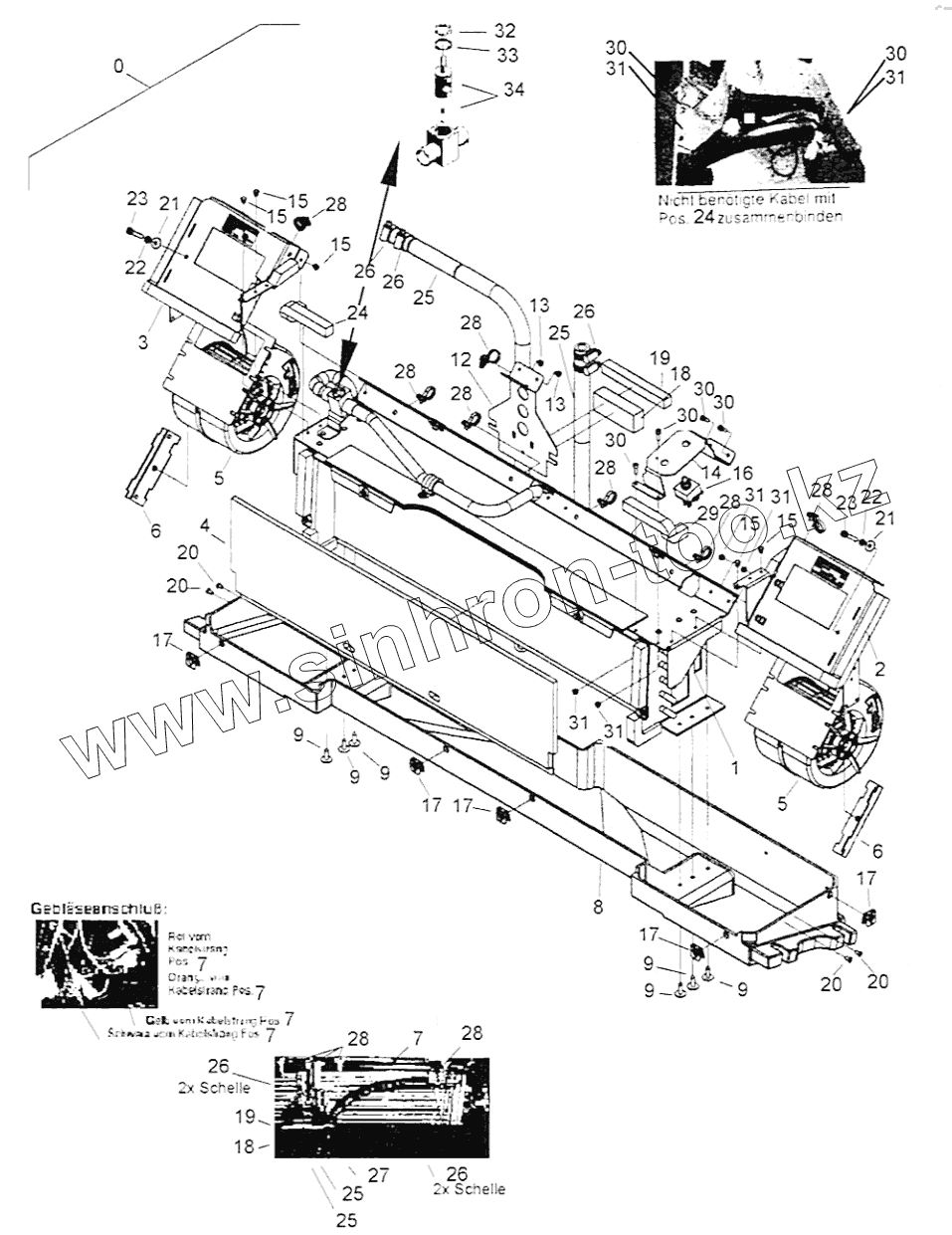

Каталог запасных частей к технике: BOMAG BW 24RH. Heating Unit
05579321
1
2
3
4
5
5
6
6
7
7
7
7
7
8
9
9
9
9
9
9
12
13
13
14
15
15
15
15
15
16
17
17
17
17
17
18
18
19
19
20
20
20
20
21
21
22
22
23
23
24
25
25
25
25
26
26
26
26
26
27
28
28
28
28
28
28
28
28
28
29
30
30
30
30
30
30
31
31
31
31
31
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 05579321 | 05579321 | Heating unit | |
| 1 | 05579357 | Heating | |
| 2 | 05579355 | Plate | |
| 3 | 05579356 | Pirate | |
| 4 | 05579334 | Air filter | |
| 5 | 05579242 | Heater blower incl. Pos. 28 | |
| 6 | 05579338 | Blower bracket | |
| 7 | 05579339 | Wire harness | |
| 8 | 05579340 | Evaporator housing | |
| 9 | 05579241 | Rivet,blind | |
| 10 | 05579359 | Washer | |
| 11 | 05579345 | Rivet. blind | |
| 12 | 05579350 | Hose support | |
| 13 | 05579312 | Rivet,blind | |
| 14 | 05579342 | Angle | |
| 15 | 05579312 | Rivet,blind | |
| 16 | 05579048 | Switch | |
| 17 | 05579252 | Nut | |
| 18 | 05579311 | Expanded rubber | |
| 19 | 05579184 | Insulating mat | |
| 20 | 05990014 | Rivet,blind | |
| 21 | 08621053 | Washer | |
| 22 | 08530509 | Spring washer | |
| 23 | 07230549 | Socket-head cap screw | |
| 24 | 05579145 | Cable binder | |
| 25 | 05579351 | Hydraulic hose | |
| 26 | 05579352 | Clamp | |
| 27 | 05579326 | Cable binder | |
| 28 | 05579353 | Cable binder | |
| 29 | 05579184 | Insulating mat | |
| 30 | 07230413 | Socket-head cap screw | |
| 31 | 08130408 | Safety nut | |
| 32 | 05579363 | Circlip | |
| 33 | 05579362 | Loop ring | |
| 34 | 05579361 | Center piece |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
