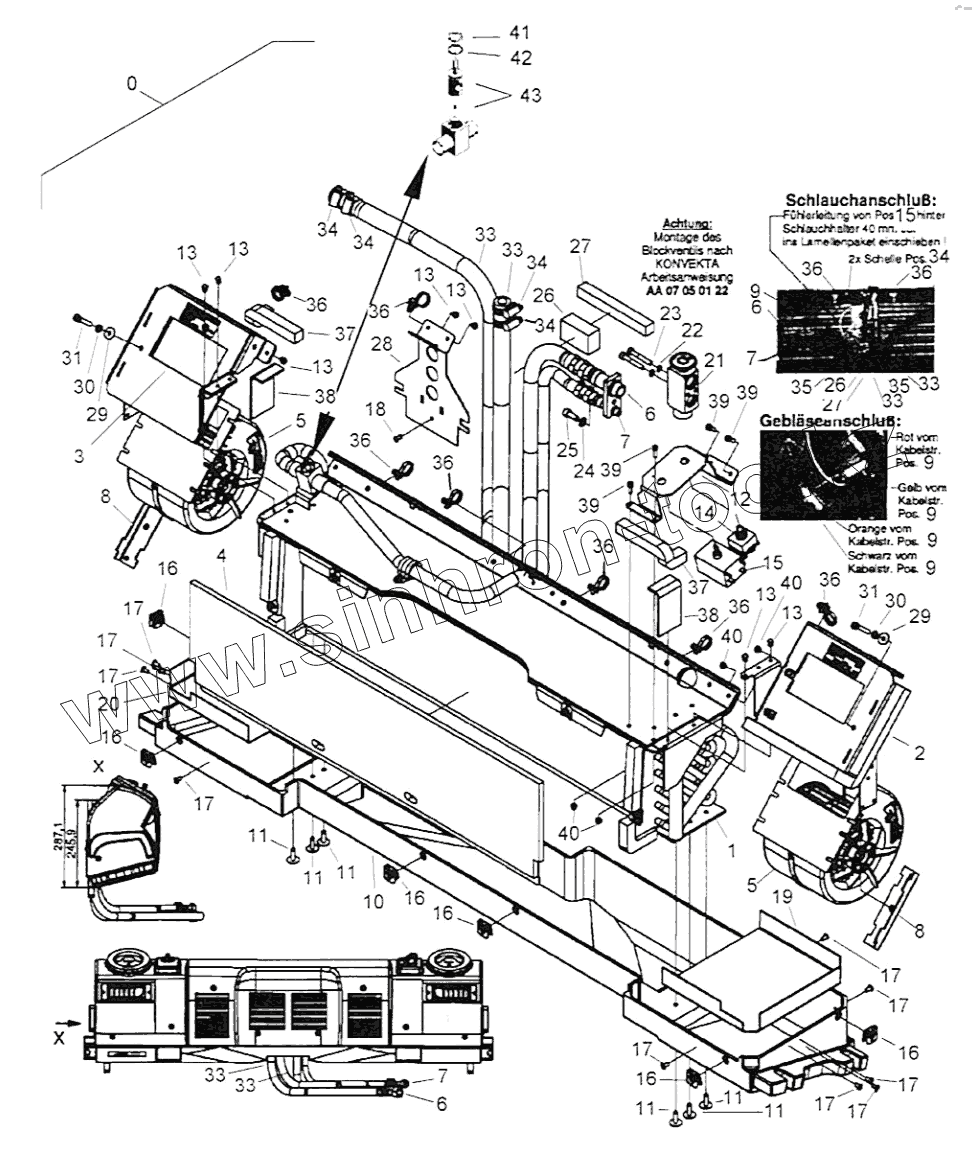

Каталог запасных частей к технике: BOMAG BW 24RH. Heating climatic unit

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
05579322
1
2
3
4
5
5
6
6
6
7
7
7
8
8
9
9
9
9
9
10
11
11
11
11
11
11
12
13
13
13
13
13
13
13
14
15
16
16
16
16
16
16
17
17
17
17
17
17
17
17
17
17
18
19
20
21
22
23
24
25
26
26
27
27
28
29
29
30
30
31
31
33
33
33
33
33
33
34
34
34
34
34
35
35
36
36
36
36
36
36
36
36
36
37
37
38
38
39
39
39
39
40
40
40
41
42
43
Позиция на иллюстрации Заводской номер детали Название детали
05579322 05579322 Heating climatic unit
1 05579331 Evaporator battery
2 05579332 Plate
3 05579333 Plate
4 05579334 Air filter
5 05579242 Heater blower incl. Pos. 28
6 05579306 Air conditioning hose
7 05579305 Air conditioning hose
8 05579338 Blower bracket
9 05579339 Wire harness
10 05579340 Evaporator housing
11 05579241 Rivet,blind
12 05579342 Angle
13 05579312 Rivet,blind
14 05579048 Switch
15 05579343 Thermostat
16 05579252 Nut
17 05990014 Rivet,blind
18 05579345 Rivet. blind
19 05579346 Cover plate
20 05579347 Cover plate
21 05579057 Expansion valve
22 05579304 Safety washer
23 07230533 Socket-head cap screw
24 08530612 Spring washer
25 07230605 Socket-head cap screw
26 05579311 Expanded rubber
27 05579184 Insulating mat
28 05579350 Hose support
29 08521053 Washer
30 08530509 Spring washer
31 07230549 Socket-head cap screw
32 05579145 Cable binder
33 05579351 Hydraulic hose
34 05579352 Clamp
35 05579326 Cable binder
36 05579353 Cable binder
37 05579184 Insulating mat
38 05579354 Expanded rubber
39 07230413 Socket-head cap screw
40 08130408 Safety nut
41 05579363 Circlip
42 05579362 Loop ring
43 05579361 Center piece
