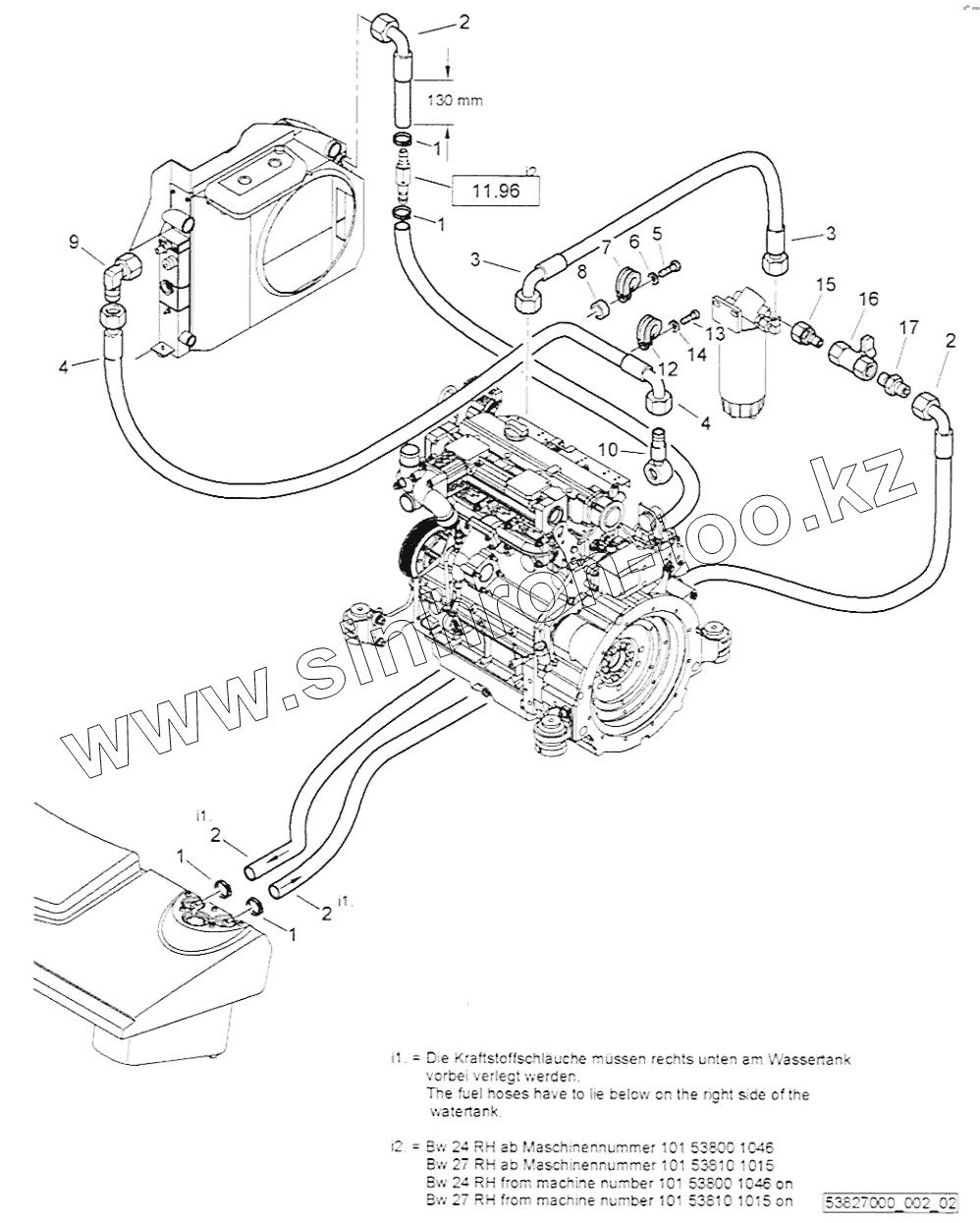

Каталог запасных частей к технике: BOMAG BW 24RH. Fuel Tank

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
2
2
2
2
3
3
4
4
5
6
7
8
9
10
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали
1 05552403 Hose clip
2 05554935 Hose assy. ac. WN3111
3 05551688 Hose assy. ac. WN3111
4 05554927 Hose assy. ac. WN3111
5 07140652 Hexagon bolt
6 08751064 Spring washer
7 05551912 Tube clamp
8 84170104 Spacer sleeve
9 05542124 Socket
10 05710732 Ring piece
12 05551914 Tube clamp
13 07230819 Socket-head cap screw
14 08752084 Spring washer
15 05543013 Socket
16 09510045 Valve. cock
17 05540039 Double-ended union
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
