Каталог запасных частей к технике: BOMAG BW 24RH. FS10-Railing

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
10
11
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
24
25

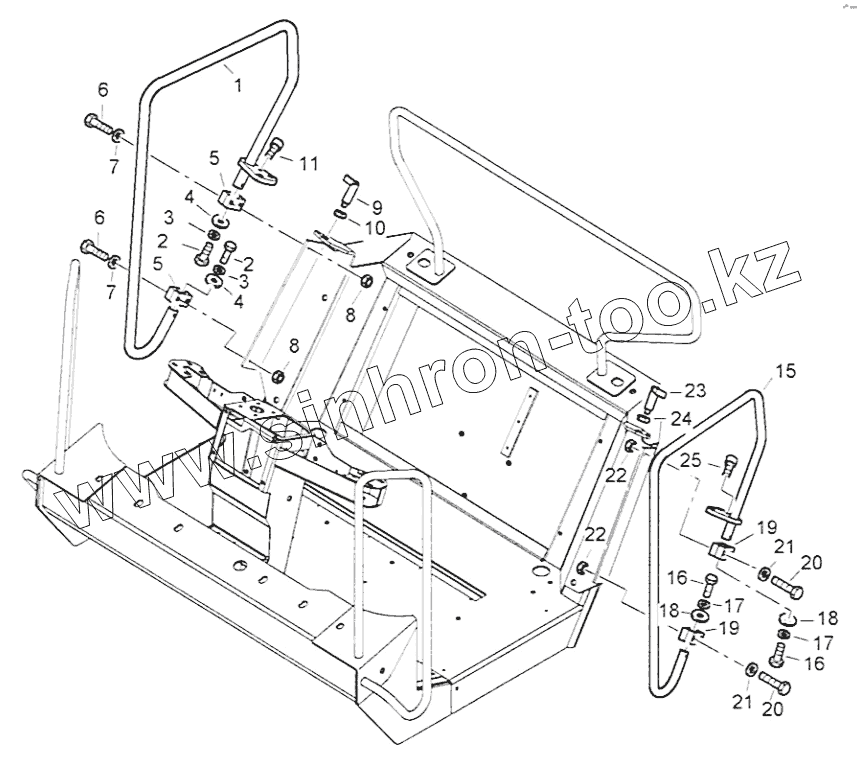

Позиция на иллюстрации Заводской номер детали Название детали
1 92001530 Access rail
2 07140626 Hexagon bolt
3 08751064 Spring washer
4 08621105 Washer
5 06910100 Fastening clamp
6 07140668 Hexagon bolt
7 08751064 Spring washer
8 08130611 Safety nut
9 06422050 Locking bar
10 08142015 Hexagon nut
11 07230806 Socket-head cap screw
15 92001531 Access rail
16 07140626 Hexagon bolt
17 08751064 Spring washer
18 08621105 Washer
19 06910100 Fastening clamp
20 07140668 Hexagon bolt
21 08751064 Spring washer
22 08130611 Safety nut
23 06422050 Locking bar
24 08142015 Hexagon nut
25 07230806 Socket-head cap screw
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
