Каталог запасных частей к технике: BOMAG BW 24RH. FS10-Railing

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
5
5
6
7
8
8
9
9
10
10
11
12
13
15
15
15
16
17
18
19
20
21
22
23
24

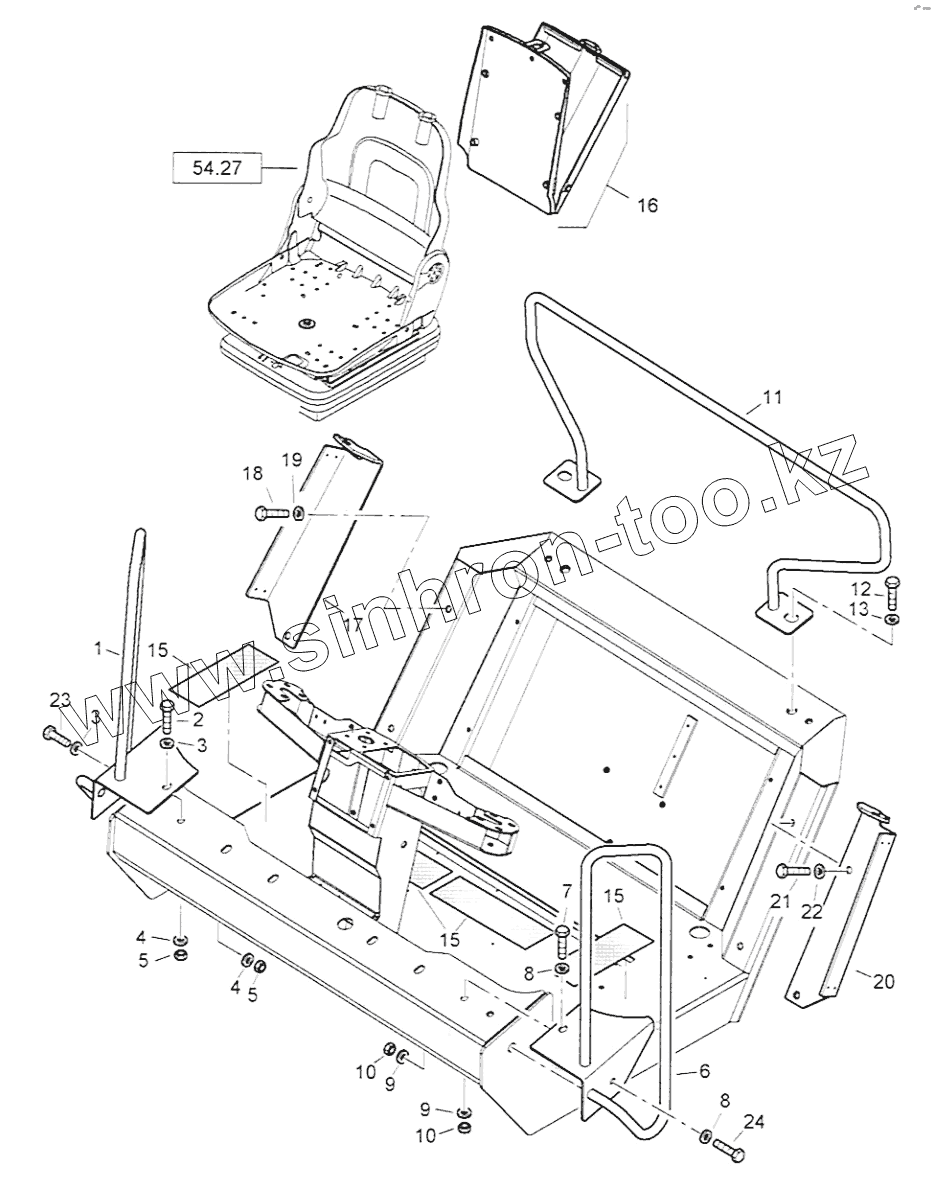

Позиция на иллюстрации Заводской номер детали Название детали
1 92001596 Railing
2 07141638 Hexagon bolt
3 08511730 Washer
4 08752170 Spring washer
5 08111620 Hexagon nut
6 92001613 Railing
7 07141638 Hexagon bolt
8 08511730 Washer
9 08752170 Spring washer
10 08111620 Hexagon nut
11 92001600 Railing
12 07142441 Hexagon bolt
13 08752222 Spring washer
15 06520016 Anti-skid coating
16 07902500 Document bag
17 92001532 Plate
18 07141638 Hexagon bolt
19 08752170 Spring washer
20 92001533 Plate
21 07141638 Hexagon bolt
22 08752170 Spring washer
23 07131613 Hexagon bolt
24 07131613 Hexagon bolt
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
