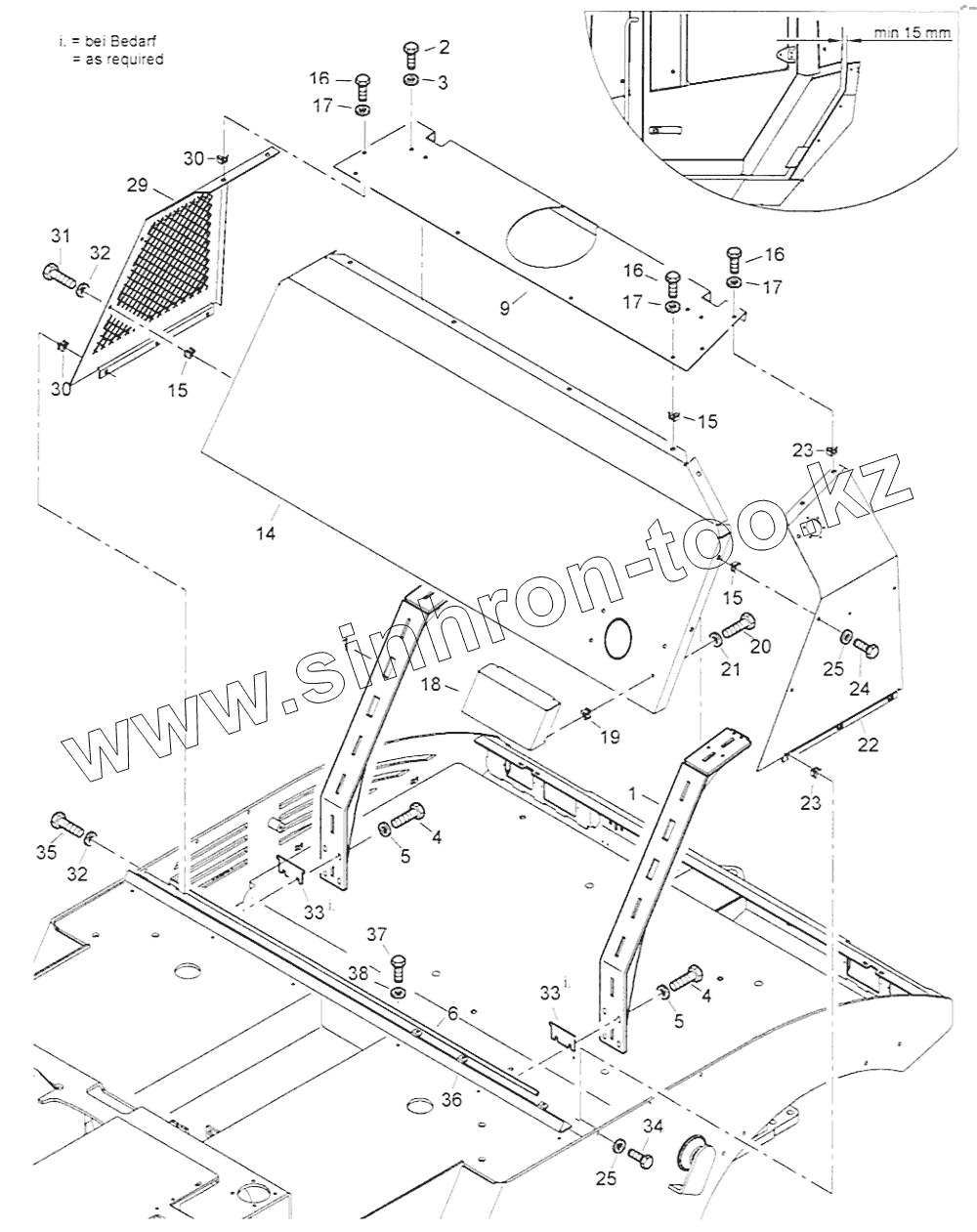

Каталог запасных частей к технике: BOMAG BW 24RH. Frame

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
4
5
5
6
9
14
15
15
15
16
16
16
17
17
17
18
19
20
21
22
23
23
24
25
25
29
30
30
31
32
32
33
33
34
35
36
37
38
Позиция на иллюстрации Заводской номер детали Название детали
1 53824266 Support
2 07140818 Hexagon bolt
3 08752084 Spring washer
4 07141030 Hexagon bolt
5 08752106 Spring washer
6 00552001 Sealing section
9 53824275 Cover
14 53824276 Cover
15 08430832 Cage nut
16 07140834 Hexagon bolt
17 08752084 Spring washer
18 53824207 Intake box
19 08430832 Cage nut
20 07140824 Hexagon bolt
21 08752084 Spring washer
22 53824272 Trim
23 08430832 Cage nut
24 07140834 Hexagon bolt
25 08752084 Spring washer
29 53824273 Trim
30 08430832 Cage nut
31 07140834 Hexagon bolt
32 08752084 Spring washer
33 53824247 Spacer plate
34 07140846 Hexagon bolt
35 07140846 Hexagon bolt
36 53824278 Angle
37 07140834 Hexagon bolt
38 08752084 Spring washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
