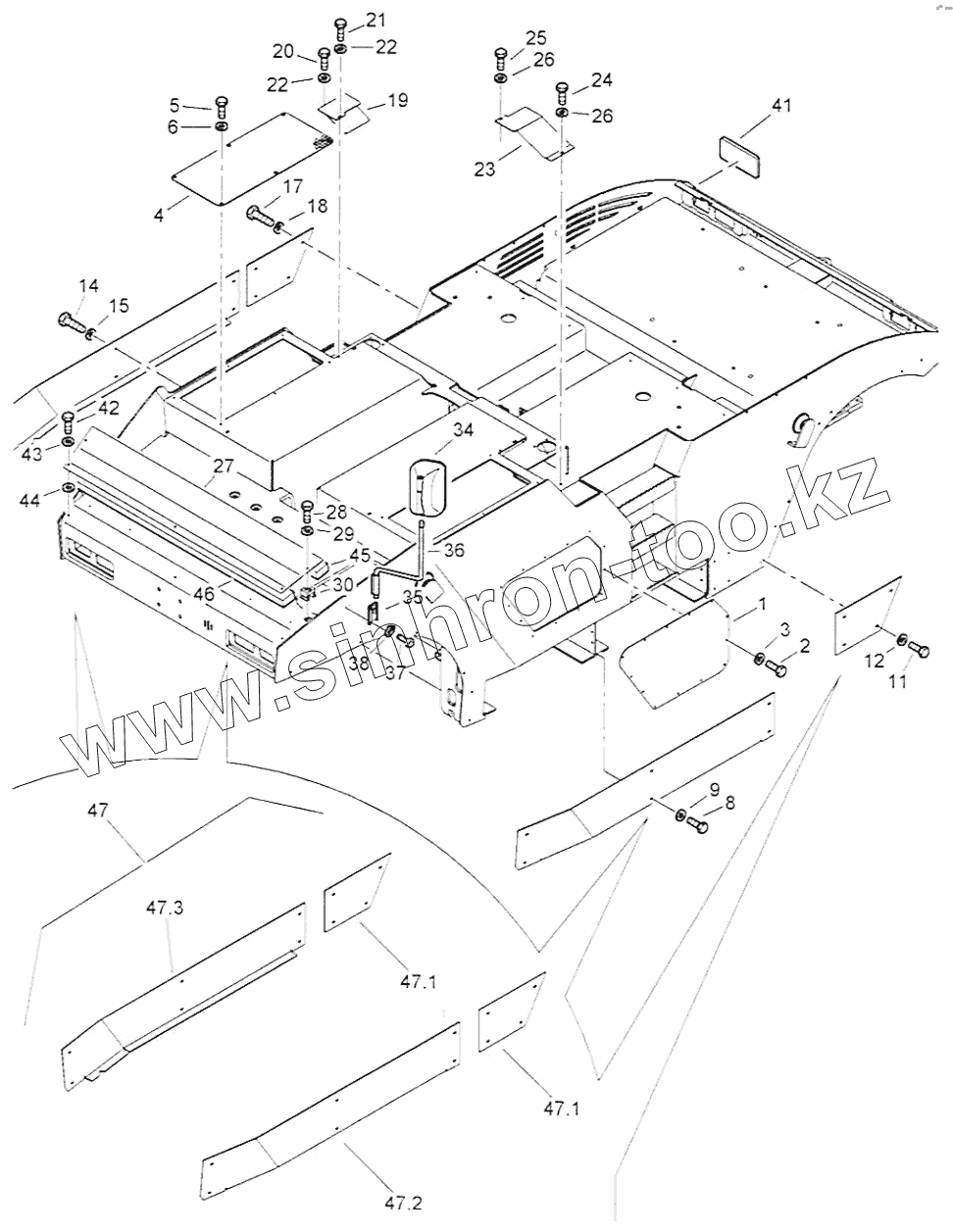

Каталог запасных частей к технике: BOMAG BW 24RH. Frame

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

8

9

11

12

14

15

17

18

19

20

21

22

22

23

24

25

26

26

27

28

29

30

34

35

36

37

38

41

42

43

44

45

46

47

47.1

47.1

47.2

47.3

Позиция на иллюстрации	Заводской номер детали		Название детали
1	53824185		Cover
2	07140818		Hexagon bolt
3	08752084		Spring washer
4	53824095		Cover
5	07140818		Hexagon bolt
6	08752084		Spring washer
8	07140818		Hexagon bolt
9	08752084		Spring washer
11	07140818		Hexagon bolt
12	08752084		Spring washer
14	07140818		Hexagon bolt
15	08752084		Spring washer
17	07140818		Hexagon bolt
18	08752084		Spring washer
19	53824320		Plate
20	07140834		Hexagon bolt
21	07140818		Hexagon bolt
22	08752084		Spring washer
23	53824321		Plate
24	07140834		Hexagon bolt
25	07140818		Hexagon bolt
26	08752084		Spring washer
27	53824101		Cover
28	07140824		Hexagon bolt
29	08752084		Spring washer
30	08430832		Cage nut
34	05571242		Outer mirror
35	05571298		Base plate
36	05571295		Mirror bar
37	07240804		Socket-head cap screw
38	08530815		Spring washer
41	05751200		Reflector
42	07140846		Hexagon bolt
43	08752084		Spring washer
44	08510817		Washer
45	00652072		Expanded rubber
46	00652076		Expanded rubber
47	53824356		Covering parts
47.1	53824279		Orifice
47.2	53824280		Orifice
47.3	53824281		Orifice

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
