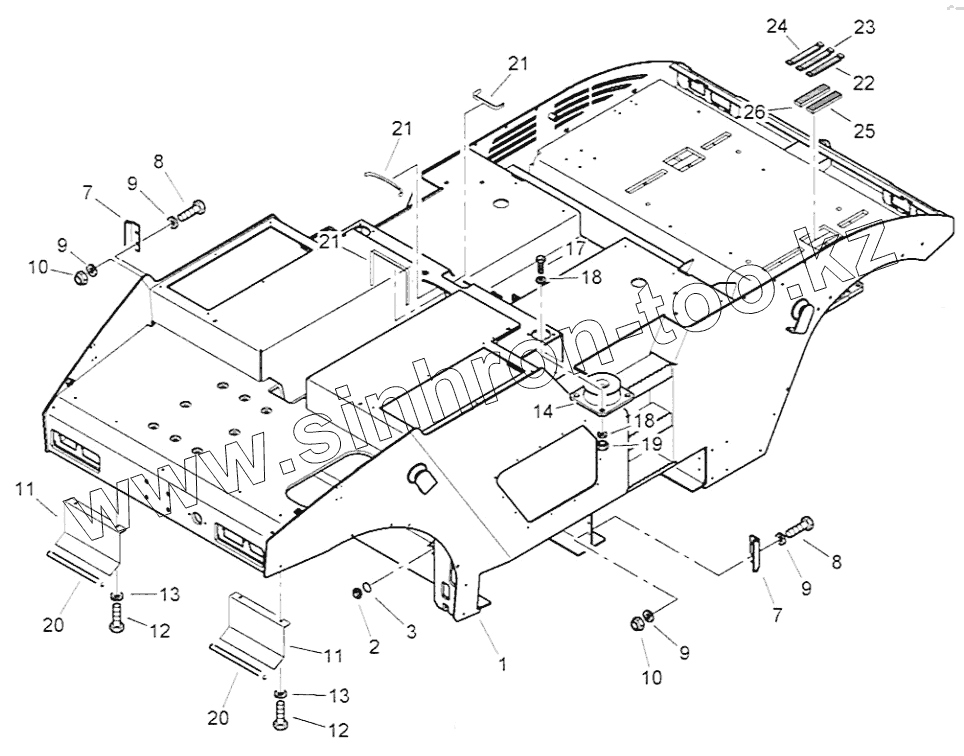

Каталог запасных частей к технике: BOMAG BW 24RH. Frame

Тип техники

Марка

Модель

Схема

1

2

3

7

7

8

8

9

9

9

9

10

10

11

11

12

12

13

13

14

17

18

18

19

20

20

21

21

22

23

24

25

26

Позиция на иллюстрации	Заводской номер детали		Название детали
1	53824404		Frame
2	07636005		Screw plug
3	09331368		Sealing ring
7	53824210		Holder
8	07141038		Hexagon bolt
9	08621105		Washer
10	08131016		Safety nut
11	53824192		Plate
12	07140818		Hexagon bolt
13	08752084		Spring washer
14	05180316		Rubber buffer
17	07141038		Hexagon bolt
18	08752106		Spring washer
19	08111016		Hexagon nut
20	00652001		Sealing section
21	00652080		Edge protector
22	00652072		Expanded rubber
23	00652072		Expanded rubber
24	00652072		Expanded rubber
25	00652073		Expanded rubber
26	652073		Expanded rubber

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
