Каталог запасных частей к технике: BOMAG BW 24RH. Engine

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
3
4
6
7
8
9
9
10
10
11
12
13
14
15
16
17
17.1
18
18.1
19
20
21
22
23
23
24
25
26
29
30
31
32
32
33
35
36
37
38
41
42
46
47
48
49
50
51
52
53
54
55
56
58
60
61
62
63
64
65
66
67

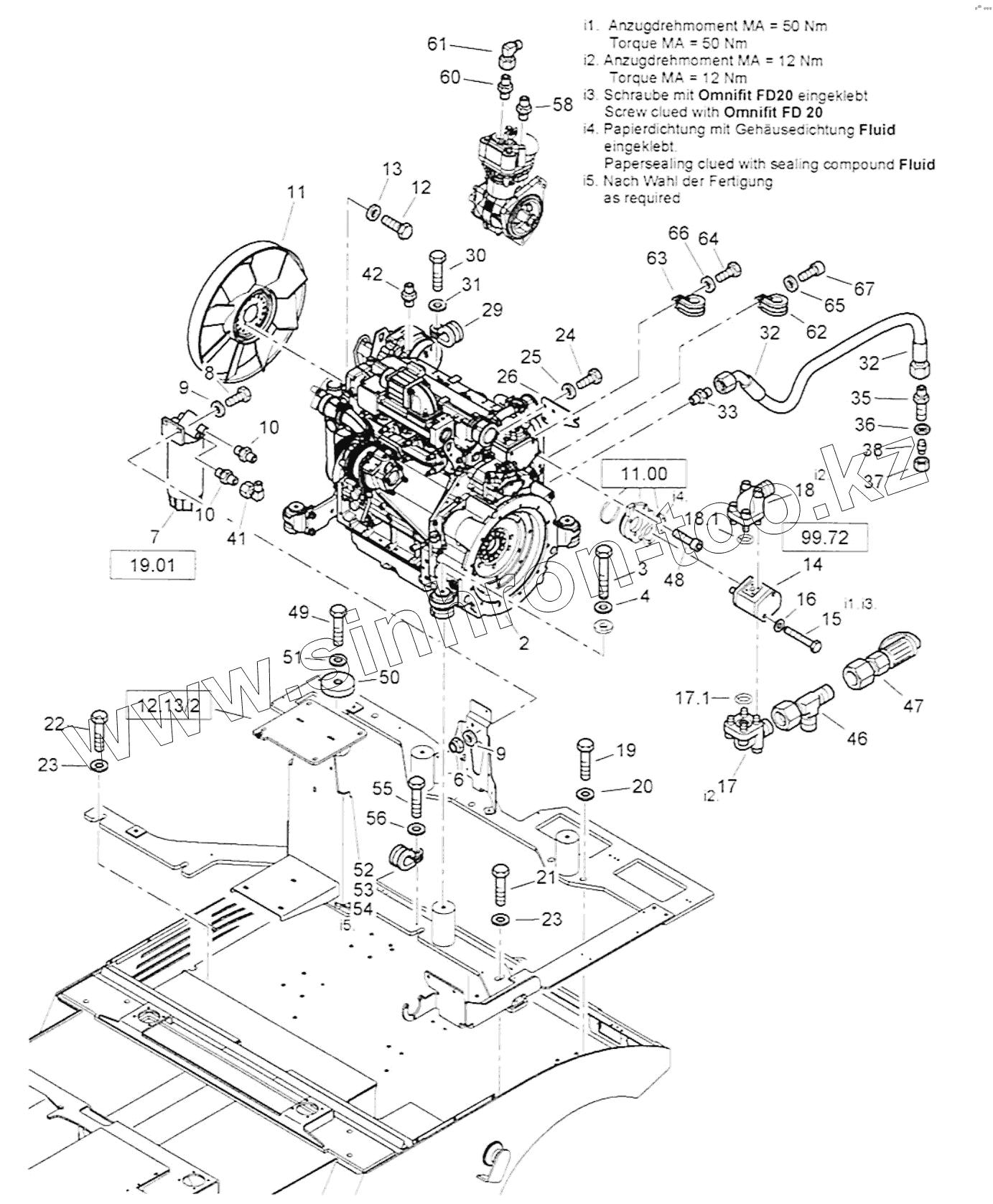

Позиция на иллюстрации Заводской номер детали Название детали
2 05702502 Diesel engine
3 07141298 Hexagon bolt
4 08752130 Spring washer
6 08131016 Safety nut
7 05825009 Fuel prefilter
8 07141032 Hexagon bolt
9 8752106 Spring washer
10 05548030 Socket
11 05576234 Impeller
12 07140842 Hexagon bolt
13 08752084 Spring washer
14 05913060 Gear pump
15 07131064 Hexagon bolt
16 8511021 Washer
17 05548306 Angular flange union
17.1 06220205 Loop ring
18 05548308 Angular flange union
18.1 05220269 Loop ring
19 07141640 Hexagon bolt
20 08752170 Spring washer
21 07141640 Hexagon bolt
22 07141646 Hexagon bolt
23 08752170 Spring washer
24 58180103 Holder
25 07140824 Hexagon bolt
26 08752084 Spring washer
29 5551907 Tube clamp
30 07140824 Hexagon bolt
31 08752084 Spring washer
32 05554937 Hose assy. ac.
33 05540010 Double-ended union
35 05542605 Straight union
36 05542922 Nut
37 5545025 Cap nut
38 05542705 Plug
41 05542125 Angular union
42 05548030 Socket
46 05542195 L-union
47 05544035 Test connection
48 07230838 Socket-head cap screw
49 07131617 Hexagon bolt
50 57161206 Washer
51 08752170 Spring washer
52 05552121 Tube clamp
53 05551913 Tube clamp
54 05551931 Tube clamp
55 07140533 Hexagon bolt
56 08751064 Spring washer
58 53814103 Double-ended union
60 05548017 Socket
61 05542127 Angular union
62 05551908 Tube clamp
63 05551901 Tube clamp
64 07140649 Hexagon bolt
65 08752084 Spring washer
66 08751064 Spring washer
67 07230811 Socket-head cap screw
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
