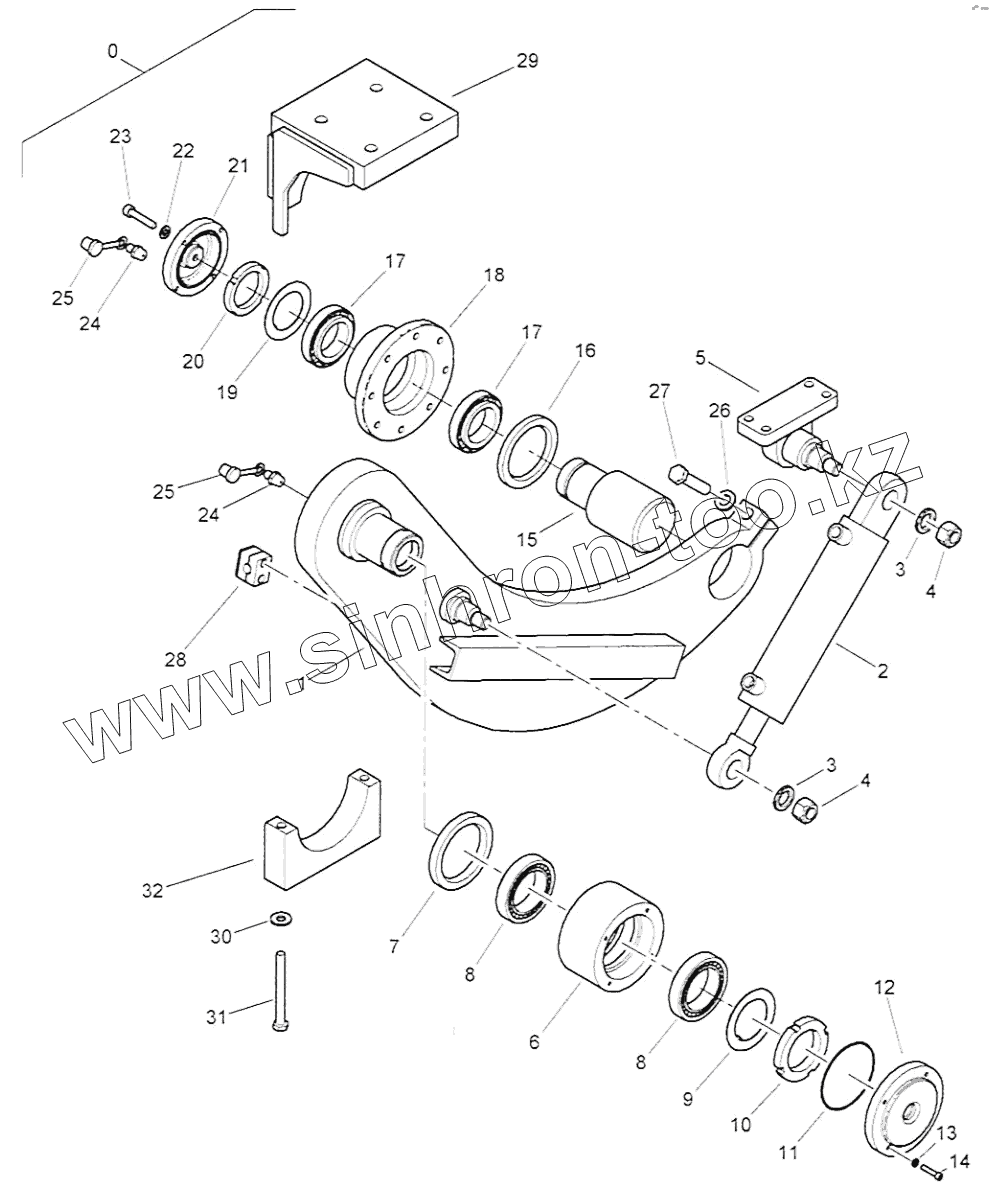

Каталог запасных частей к технике: BOMAG BW 24RH. Edge cutter

Тип техники

Марка

Модель

Схема

05890302

1

2

3

3

4

4

5

6

7

8

8

9

10

11

12

13

14

15

16

17

17

18

19

20

21

22

23

24

24

25

25

26

27

28

29

30

31

32

Позиция на иллюстрации	Заводской номер детали		Название детали
05890302	05890302		Edge cutter
1	05980004		Arm
2	05980010		Hydraulic cylinder
3	08712136		Washer
4	08132026		Safety nut
5	53801234		Receptacle
6	05980005		Bushing
7	05980013		Racial seal
8	05980011		Taper roller bearing
9	05980015		Securing plate
10	05980017		Grooved nut
11	05980018		Loop ring
12	05980009		Cover
13	08530612		Spring washer
14	07230623		Socket-head cap screw
15	05980006		Fixing bolt
16	05980014		Radial seal
17	05980012		Taper roller bearing
18	05980007		Tool holder
19	05980016		Securing plate
20	05311012		Grooved nut
21	05980008		Cover
22	08530612		Spring washer
23	07230623		Socket-head cap screw
24	09410801		Grease nipple
25	05980019		Protection cap
26	08511730		Washer
27	07131624		Hexagon bolt
28	06910160		Fastening clamp
29	05980040		Receptacle
30	08752130		Spring washer
31	07131264		Hexagon bolt
32	53801233		Clamping piece

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
