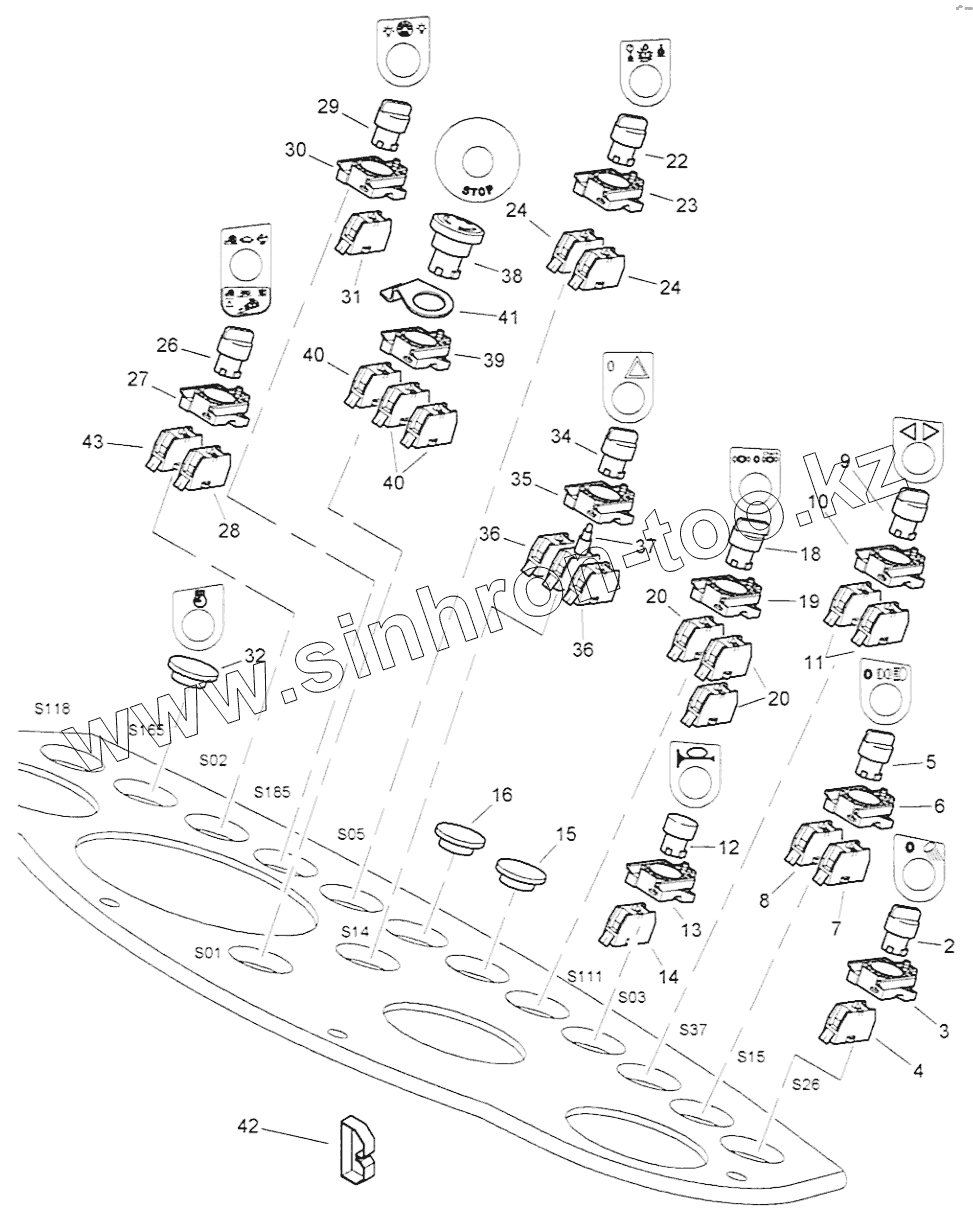

Каталог запасных частей к технике: BOMAG BW 24RH. Dashboard

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
18
19
20
20
22
23
24
24
26
27
28
29
30
31
32
34
35
36
36
37
38
39
40
40
41
42
43
Позиция на иллюстрации Заводской номер детали Название детали
2 05762303 Front element
3 05762300 Fastening flange
4 05762302 Switch,normally open
5 05762305 Front element
6 05762300 Fastening flange
7 05762301 Switch,normally closed
8 05762302 Switch,normally open
9 05762305 Front element
10 05762300 Fastening flange
11 05762302 Switch,normally open
12 05762307 Front element
13 05762300 Fastening flange
14 05762302 Switch,normally open
15 06510177 Cover
16 06510177 Cover
18 05762333 Front element
19 05762300 Fastening flange
20 05762301 Switch,normally closed
22 05762314 Front element
23 05762300 Fastening flange
24 05762302 Switch,normally open
26 05762305 Front element
27 5762300 Fastening flange
28 05762302 Switch,normally open
29 05762303 Front element
30 05762300 Fastening flange
31 05762301 Switch,normally closed
32 06510177 Cover
34 05762319 Front element
35 05762300 Fastening flange
36 05762302 Switch,normally open
37 05762320 LED
38 05762306 Front element
39 05762300 Fastening flange
40 05762301 Switch,normally closed
41 53840003 Plate
42 00654012 Clip
43 05762301 Switch,normally closed
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
