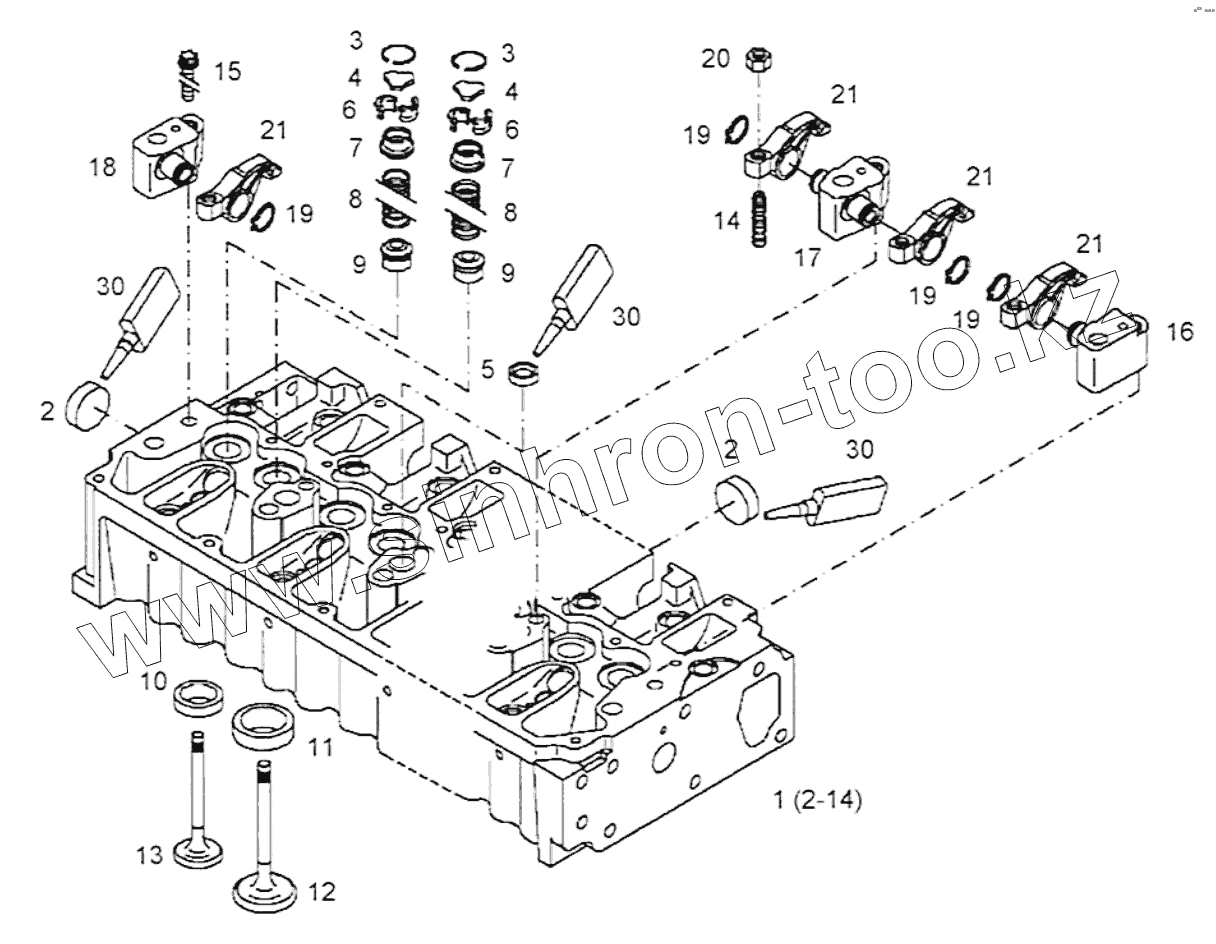

Каталог запасных частей к технике: BOMAG BW 24RH. Cylinder Head

Тип техники

Марка

Модель

Схема

1

2

2

2

3

3

4

4

5

6

6

7

7

8

8

9

9

10

11

12

13

14

14

15

16

17

18

19

19

19

19

20

21

21

21

21

30

30

30

Позиция на иллюстрации	Заводской номер детали		Название детали
1	05729103		Cylinder head
2	05713536		Cover
3	05717930		Spring ring
4	05717931		Thrust disc
5	05712621		Core hole plug
6	05711494		Valve collet
7	05717591		Spring cup
8	05716855		Valve spring
9	05712523		Valve stem seal
10	05713294		Valve seat ring
11	05713293		Valve seat ring
12	05729104		Inlet valve
13	05729105		Outlet valve
14	05729076		Setscrew
15	05714619		Torx-head bolt
16	05713298		Rocker bracket
17	05713299		Rocker bracket
18	05713300		Rocker bracket
19	09210900		Circlip,external
20	05711486		Hexagon nut
21	05717763		Rocker arm
30	05714002		Locking aid

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
