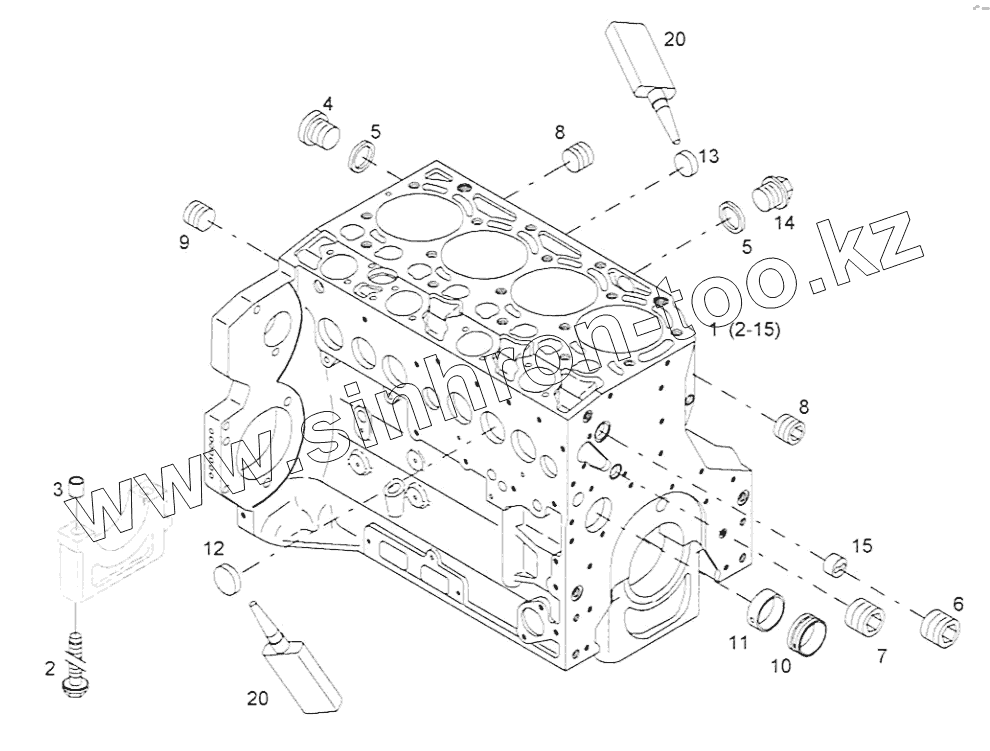

Каталог запасных частей к технике: BOMAG BW 24RH. Crankcase

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

5

6

7

8

8

9

10

11

12

13

14

15

15

Позиция на иллюстрации	Заводской номер детали		Название детали
1	05717490		Crankcase
2	05715282		Hexagon bolt
3	05710843		Dowel bush
4	07621416		Screw plug
5	09331708		Sealing ring
6	05718147		Screw plug
7	07612215		Screw plug
8	05716646		Screw plug
9	05714546		Plug
10	05713533		Bearing bush
11	05713534		Bearing bush
12	05713535		Cover
13	05713536		Cover
14	07641415		Screw plug
15	05712576		Guiding sleeve
16	05714002		Locking aid

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
