Каталог запасных частей к технике: BOMAG BW 24RH. Control Block

Тип техники

Марка

Модель

Схема

05887301

1

2

3

3

4

5

5

6

7

8

9

9

10

10

11

11

12

13

14

15

16

17

17

18

19

19

20

21

21

22

23

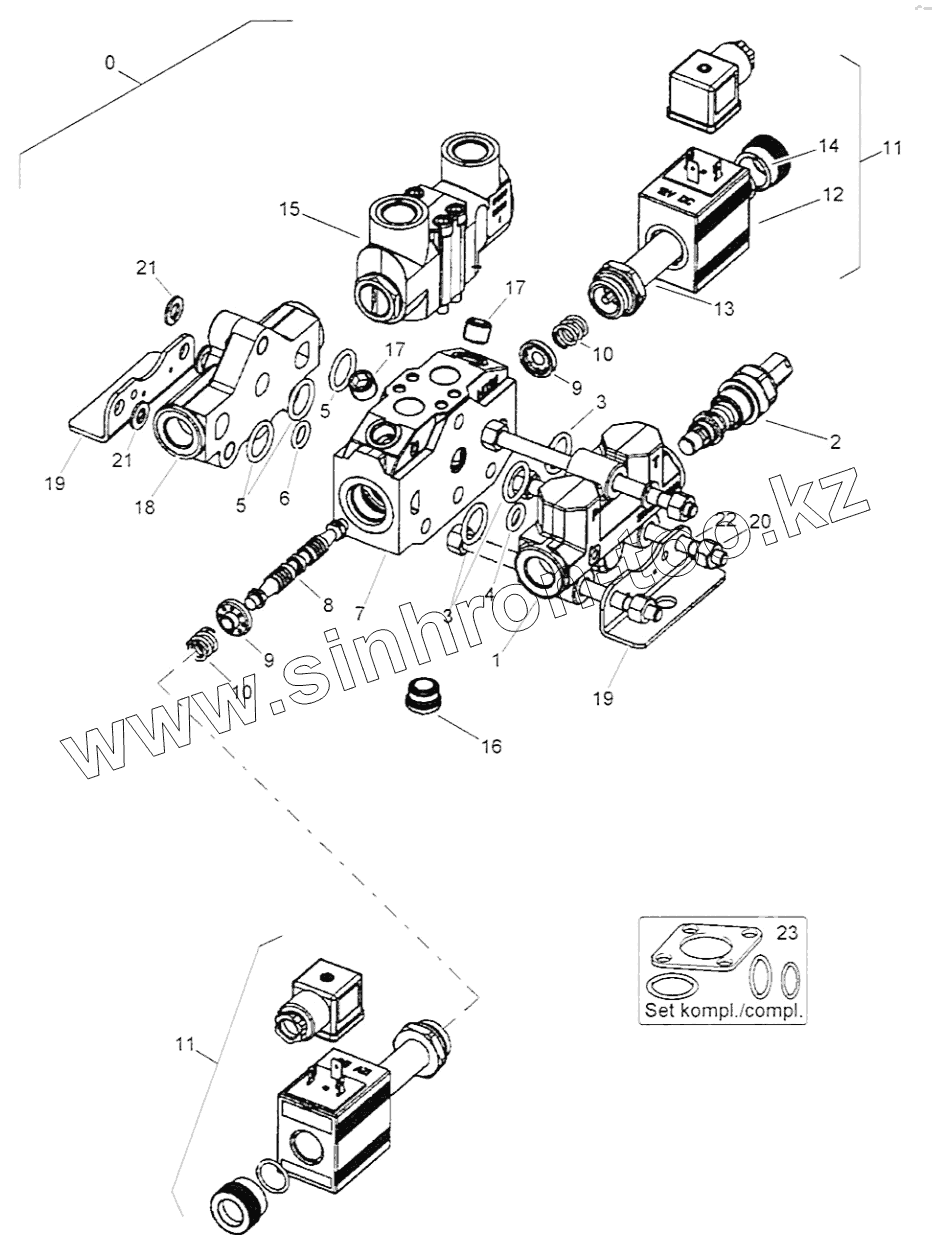

Позиция на иллюстрации	Заводской номер детали		Название детали
05887301	05887301		Control block
1	05887477		Valve segment
2	05887223		Pressure relief valve
3	06220172		>Loop ring 17, 12X2, 62
4	05887478		O-ring
5	05887390		O-ring
6	05887391		O-ring
7	05887479		Valve segment
8	05887480		Valve spool
9	05887481		Valve disc
10	05887482		Valve spring
11	05887486		Magnetic coil
12	05887485		Magnetic coil
13	05887483		Valve spool
14	05887484		Sealing ring
15	05887487		Valve segment
16	0587488		Valve plug
17	05887489		Screw plug
18	05887248		Valve segment
19	05887490		Supporting angle
20	08110813		Hexagon nut
21	05887396		Spring washer
22	05887491		Threaded rod
23	05887492		Kit. seal

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
