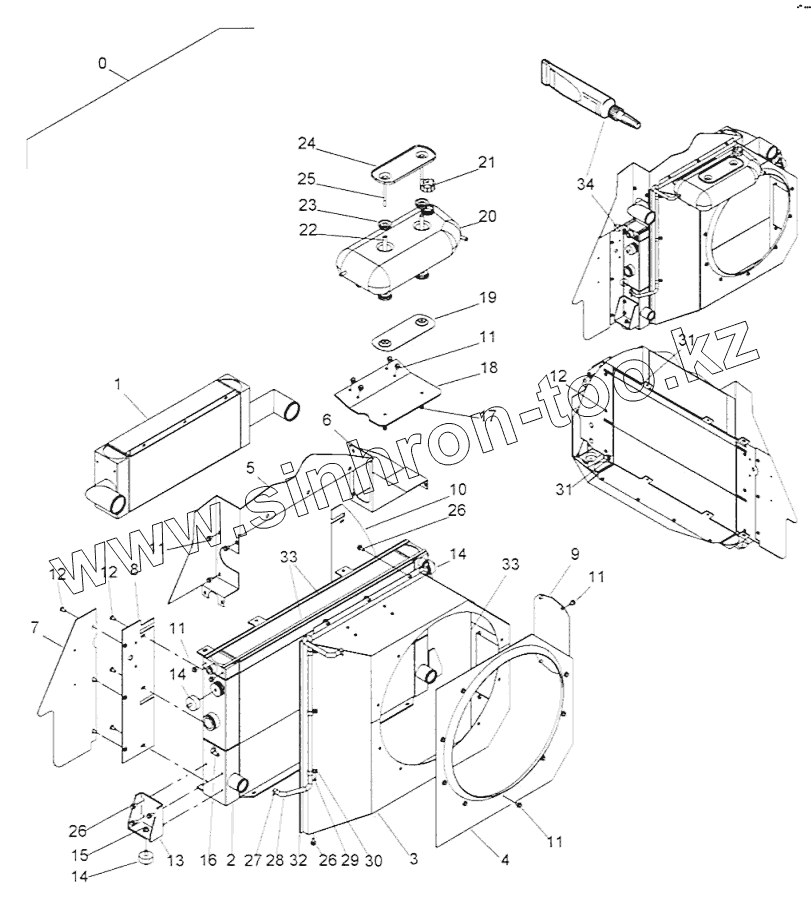

Каталог запасных частей к технике: BOMAG BW 24RH. Combination radiator

Тип техники

Марка

Модель

Схема

05903234

1

2

3

4

5

6

7

8

9

10

11

11

11

11

11

12

12

12

13

14

14

14

15

16

17

18

19

20

21

22

23

24

25

26

26

26

27

28

29

30

31

31

32

33

33

34

Позиция на иллюстрации	Заводской номер детали		Название детали
05903234	05903234		Radiator
1	05903333		intercooler
2	05903308		Radiator block
3	05903310		Air box
4	05903309		Cooling plate
5	05903334		Cooling plate
6	05903335		Cooling plate
7	05903313		Cooling plate
8	05903312		Cooling plate
9	05903315		Cooling plate
10	05903314		Cooling plate
11	07140814		Hexagon bolt
12	07210809		Lens head screw
13	05903316		Radiator support
14	05903317		Rubber buffer
15	08131016		Safety nut
16	05903318		Angular union
17	06130813		Safety nut
18	05903323		Cooling plate
19	05903325		Cooling plate
20	05903297		Compensation tank
21	05903326		Filler cap
22	05903328		Tube
23	05903327		Gasket
24	05903324		Cooling plate
25	07320804		Countersunk screw
26	07140818		Hexagon bolt
27	05903319		Clamp
28	05903320		Hose
29	05903321		Screw
30	05903322		Hose support
31	05903240		Plug
32	05903330		Rubber bolt
33	05903331		Rubber belt
34	05903332		Curing silicone rubber

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
