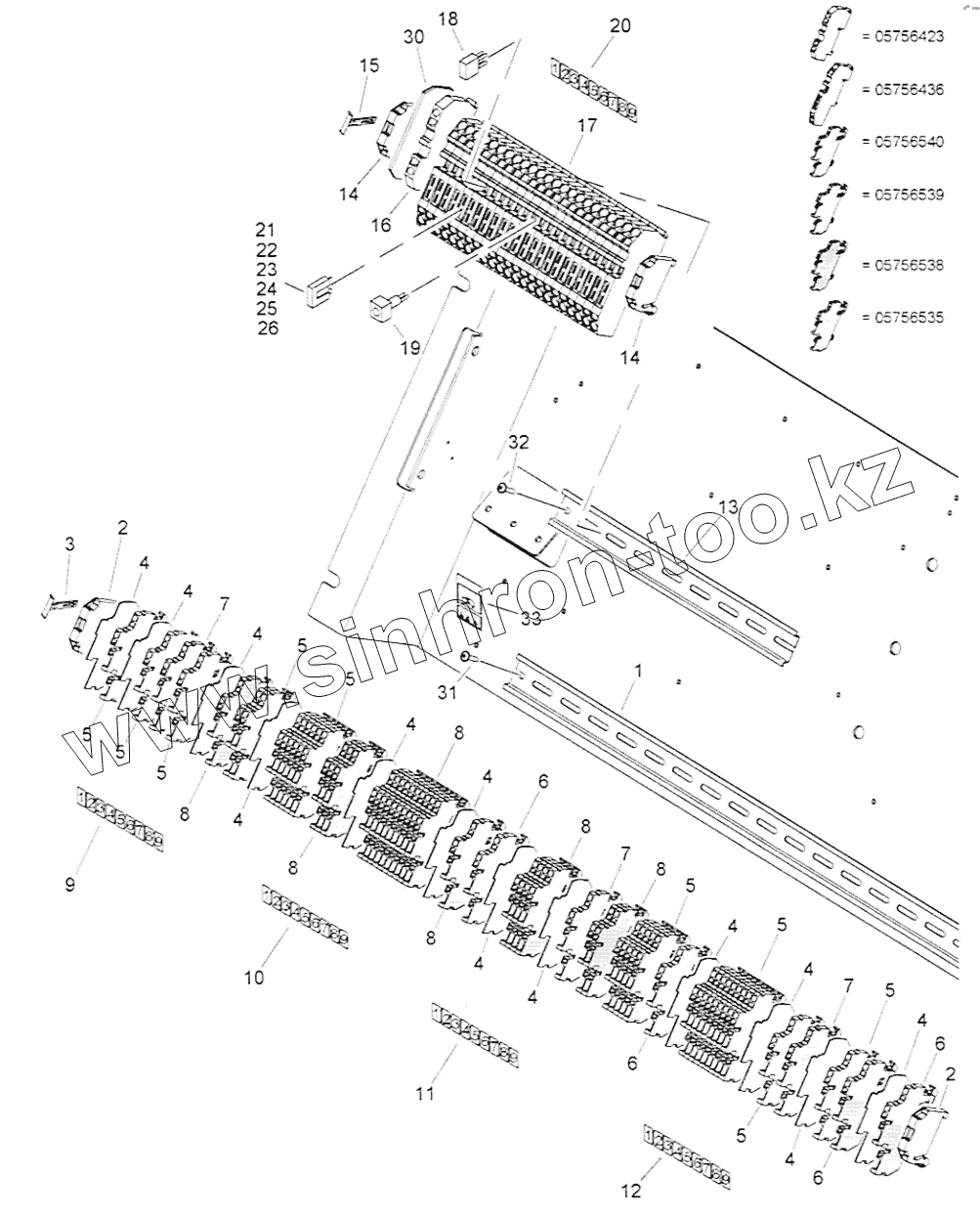

Каталог запасных частей к технике: BOMAG BW 24RH. Central electric, assembled

Тип техники

Марка

Модель

Схема

1

2

2

3

4

4

4

4

4

4

4

4

4

4

4

4

5

5

5

5

5

5

5

5

5

6

6

6

6

7

7

7

8

8

8

8

8

8

9

10

11

12

13

14

14

15

16

17

18

19

20

21

22

23

24

25

26

30

31

32

33

Позиция на иллюстрации	Заводской номер детали		Название детали
1	00577003		Rail
2	05756417		Clamp
3	05756443		Support
4	05756537		End plate
5	05756540		Terminal
6	05756539		Terminal
7	05756535		Terminal
8	05756538		Terminal
9	05756486		Sequence of numbers
10	05756487		Sequence of numbers
11	5756488		Sequence of numbers
12	05756489		Sequence of numbers
13	00577003		Rail
14	05756417		Clamp
15	05756443		Support
16	05756423		Terminal
17	05756436		Terminal
18	05756419		Bridge
19	05756426		Adapter
20	05756486		Sequence of numbers
21	05751173		Fuse
22	32110021		Flat fuse
23	05751097		Fuse
24	05751098		Fuse
25	05751100		Fuse
26	05751099		Fuse
30	05756422		End plate
31	07860510		Screw
32	07860510		Screw
33	05756434		Label

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
