Каталог запасных частей к технике: BOMAG BW 24RH. Cab

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
22
23

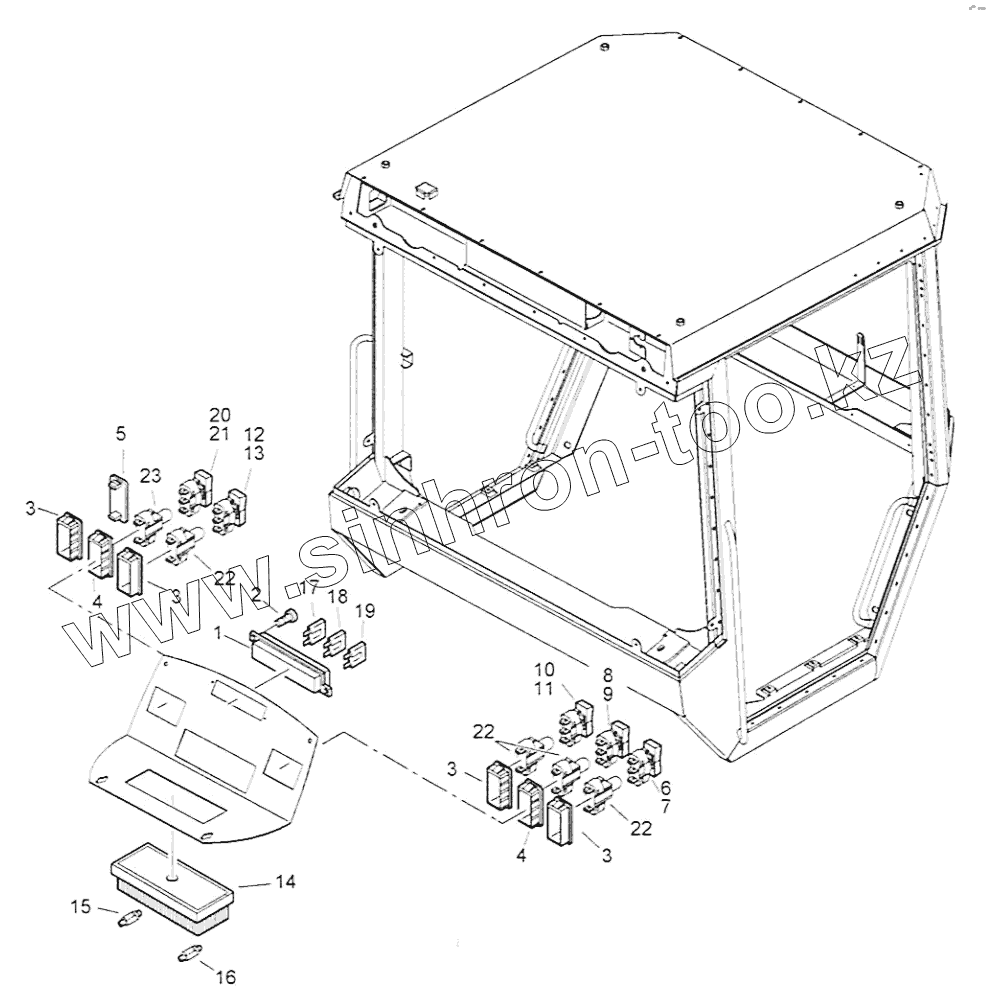

Позиция на иллюстрации Заводской номер детали Название детали
1 05755565 Fuse box
2 07813916 Parker screw
3 05755164 End piece
4 05755165 Intermediate housing
5 32110014 Cover plate
6 05755162 Switch
7 05755156 Symbol
8 05755132 Switch
9 32110075 Symbol
10 05755132 Switch
11 32110076 Symbol
12 05755162 Switch
13 05755157 Symbol
14 05751196 Inside light
15 05751030 Incandescent bulb
16 05751015 Incandescent bulb
17 06751098 Flat fuse
18 05751109 Flat fuse
19 32110021 Flat fuse
20 05755173 Switch
21 05755198 Symbol
22 05755147 Lamp
23 05755142 Lamp
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
