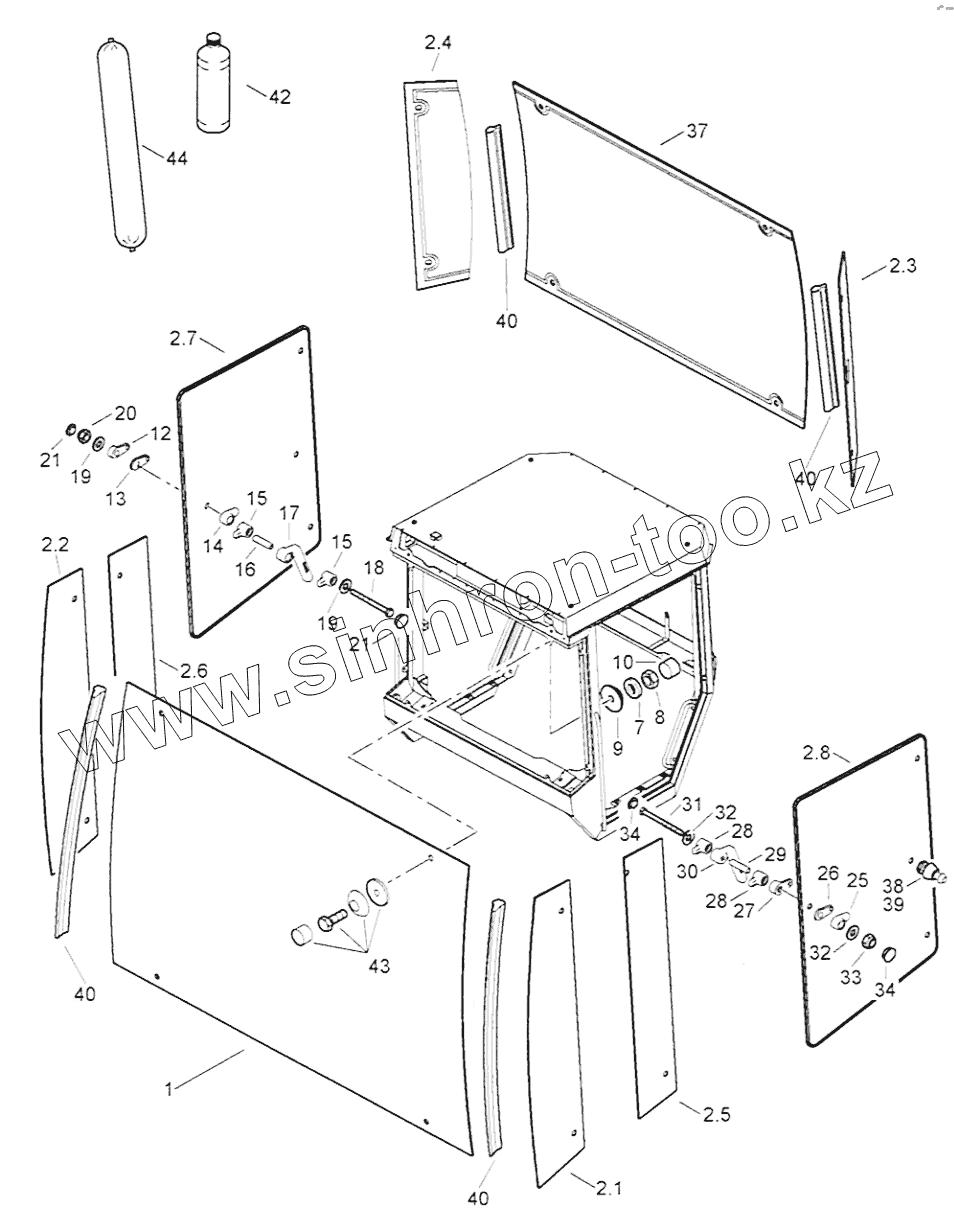

Каталог запасных частей к технике: BOMAG BW 24RH. Cab

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
7
8
9
10
12
13
14
15
15
16
17
18
19
19
20
21
21
25
26
27
28
28
29
30
31
32
32
33
34
34
37
38
39
40
40
40
42
43
43
44
Позиция на иллюстрации Заводской номер детали Название детали
1 92008007 Screen
2 92008124 Screen
2.1 92008009 Screen
2.2 92008010 Screen
2.3 92008011 Screen
2.4 92008012 Screen
2.5 92008014 Screen
2.6 92008015 Screen
2.7 92008125 Screen
2.8 92008126 Screen
7 08510817 Washer
8 08130813 Safety nut
9 58291075 Washer
10 06510175 Protection cap
12 58290288 Base
13 58290378 Gasket
14 58290287 Base
15 58290286 Holder
16 58290284 Square tube
17 58290285 Rotating knob
18 07140899 Hexagon bolt
19 08510817 Washer
20 08130813 Safety nut
21 06510294 Cap, cover
25 58290288 Base
26 58290378 Gasket
27 58290287 Base
28 58290286 Holder
29 58290284 Square tube
30 58290285 Rotating knob
31 07140899 Hexagon bolt
32 08510817 Washer
33 08130813 Safety nut
34 06510294 Cap, cover
37 53880014 Screen
38 05932100 Locking pin
39 05932100 Locking pin
40 00652137 Seal
42 00978033 Activator
43 05932138 Fastening kit
44 00978038 Adhesive
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
