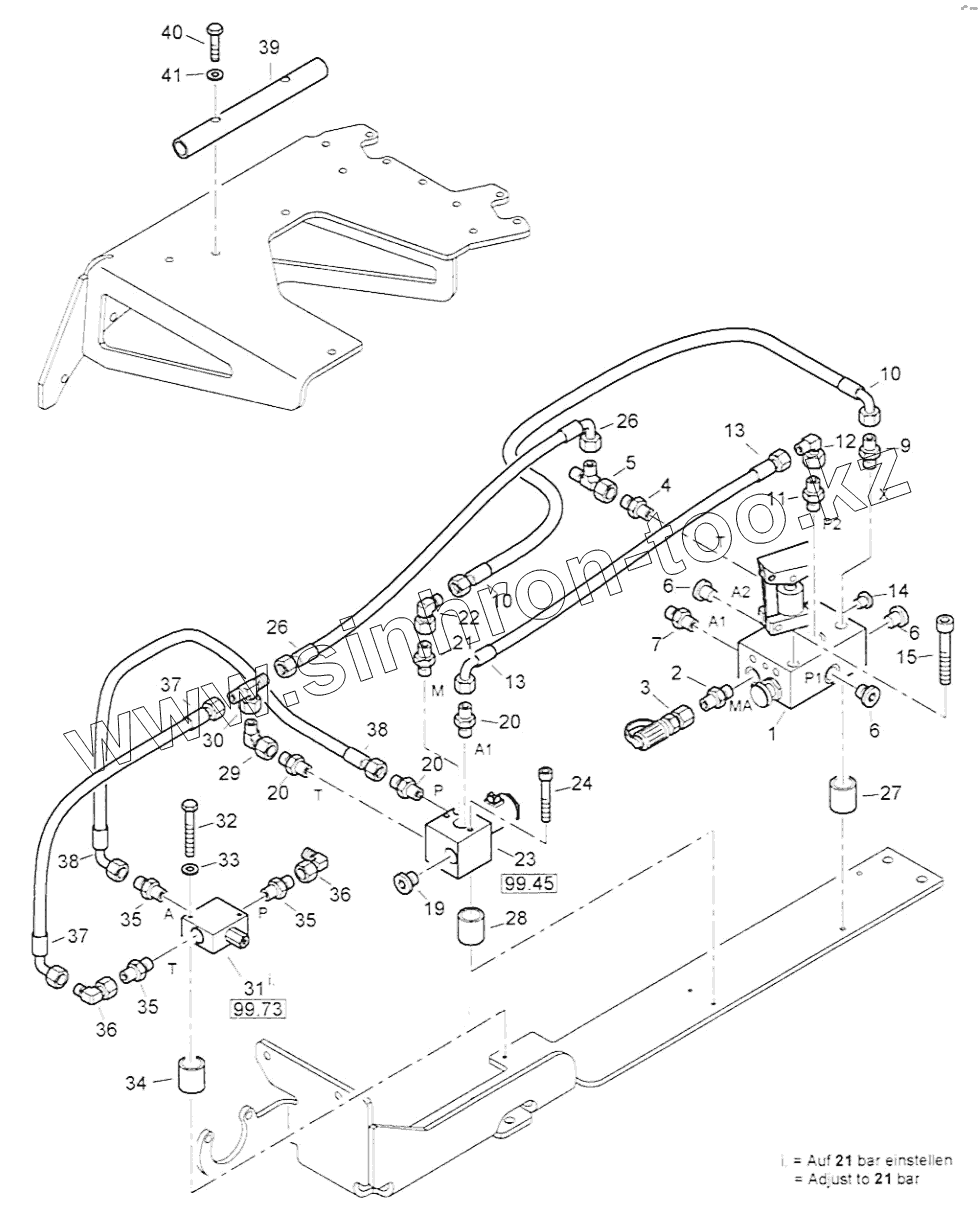

Каталог запасных частей к технике: BOMAG BW 24RH. Brake Valve

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

6

7

9

10

10

11

12

13

13

14

15

19

20

20

20

21

22

23

24

26

26

27

28

29

30

31

32

33

34

35

35

35

36

36

37

37

38

38

39

40

41

Позиция на иллюстрации	Заводской номер детали		Название детали
1	05902252		Brake releasing valve
2	05548011		Socket
3	05544033		Test connection
4	05540010		Double-ended union
5	05542194		L-union
6	05546105		Screw plug with seal
7	05548011		Socket
9	05540007		Double-ended union
10	05551040		Hose assy.ac.WN3111
11	05540010		Double-ended union
12	05542125		Angular union
13	05554595		Hose assy. ac. WN3111
14	05546102		Screw plug with seal
15	07230850		Socket-head cap screw
19	05546105		Screw plug with seal
20	05540010		Double-ended union
21	05540007		Double-ended union
22	05542122		Angular union
23	05877044		3/2-Way valve
24	07230657		Socket-head cap screw
26	05554595		Hose assy. ac. WN3ll1
27	70070138		Sleeve
28	70070138		Sleeve
29	05542125		Angular union
30	05542175		T-union
31	05878301		Pressure reducing valve
32	07140665		Hexagon bolt
33	08751064		Spring washer
34	70070138		Sleeve
35	05540064		Double-ended union
36	05542125		Angular union
37	05554595		Hose assy. ac. WN3111
38	05551033		Hose assy. ac. WN3111
39	92023703		Tube
40	07140853		Hexagon bolt
41	08510817		Washer

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
