Каталог запасных частей к технике: BOMAG BW 24RH. Brake System

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

4

5

5

6

6

7

7

8

8

9

9

10

10

11

11

12

12

13

13

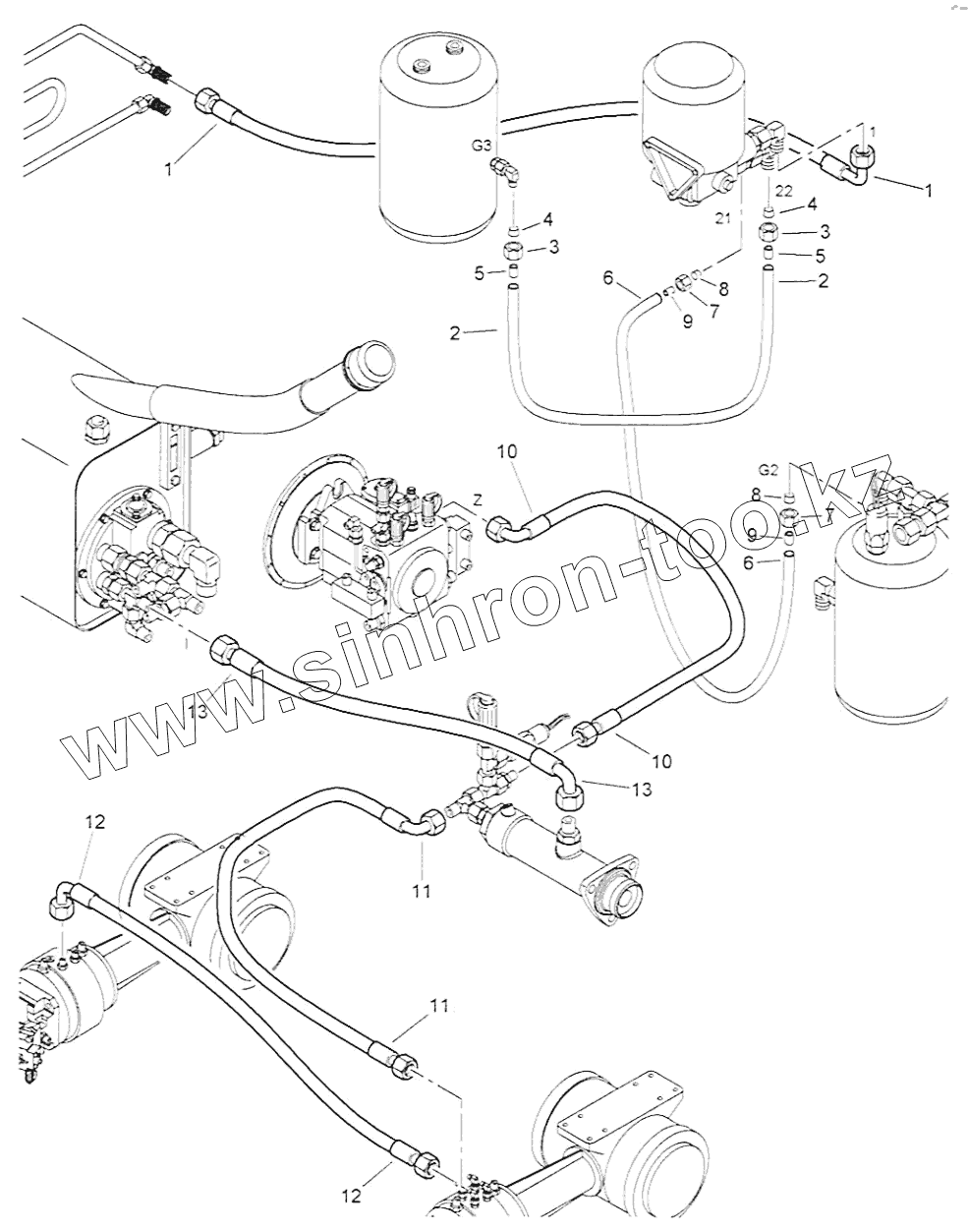

Позиция на иллюстрации	Заводской номер детали		Название детали
1	05551176		Hose assy. ac. WN3111
2	05599900		Plastic hose
3	05545020		Cap nut
4	05545471		Cutting ring
5	05760300		Socket
6	05599900		Plastic hose
7	05545020		Cap nut
8	05545471		Cutting ring
9	05760300		Socket
10	05550526		Hose assy. ac. WN3111
11	05551092		Hose assy. ac. WN3111
12	05551092		Hose assy. ac. WN3111
13	05554949		Hose assy. ac. WN3111

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
