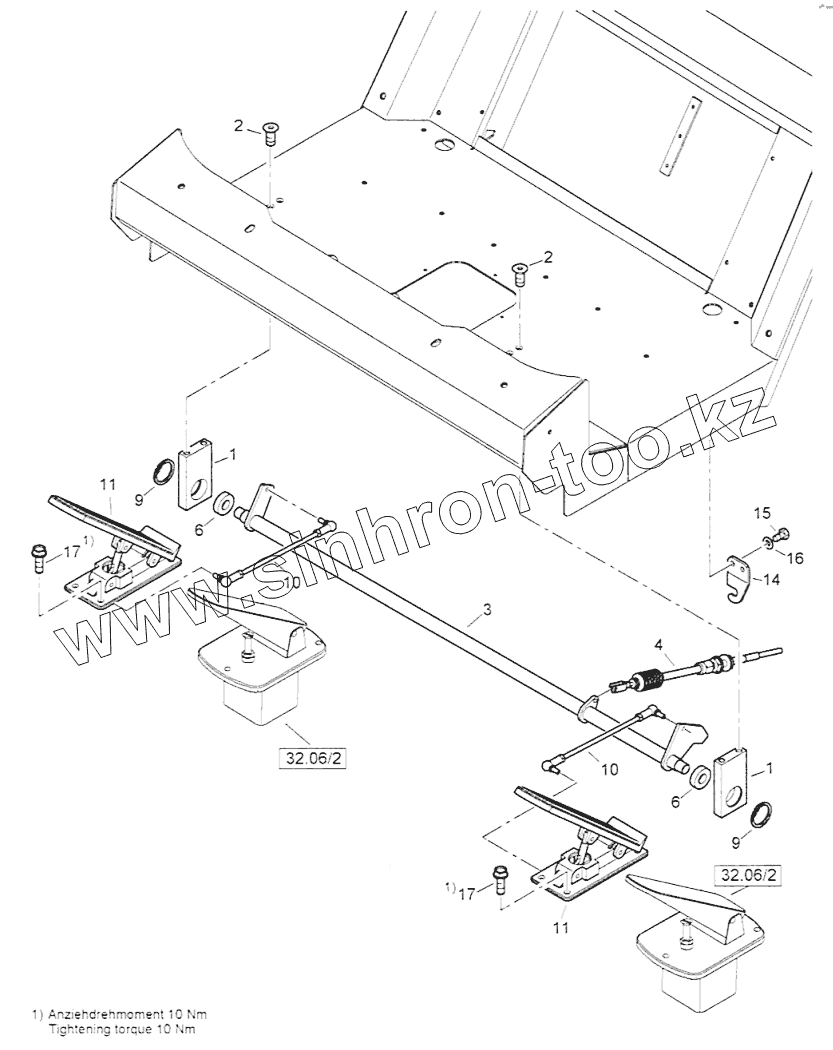

Каталог запасных частей к технике: BOMAG BW 24RH. Actuation

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
4
6
6
9
9
10
10
11
11
14
15
16
17
17
Позиция на иллюстрации Заводской номер детали Название детали
1 53819007 Pillow block
2 07320808 Countersunk screw
3 53819016 Shaft
4 05561547 Control cable
6 05114903 Bearing
9 09221400 Circlip,internal
10 53819009 Rods
11 05565010 Pedal
14 53819008 Plate
15 07140633 Hexagon bolt
16 08751064 Spring washer
17 07860513 Screw
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
