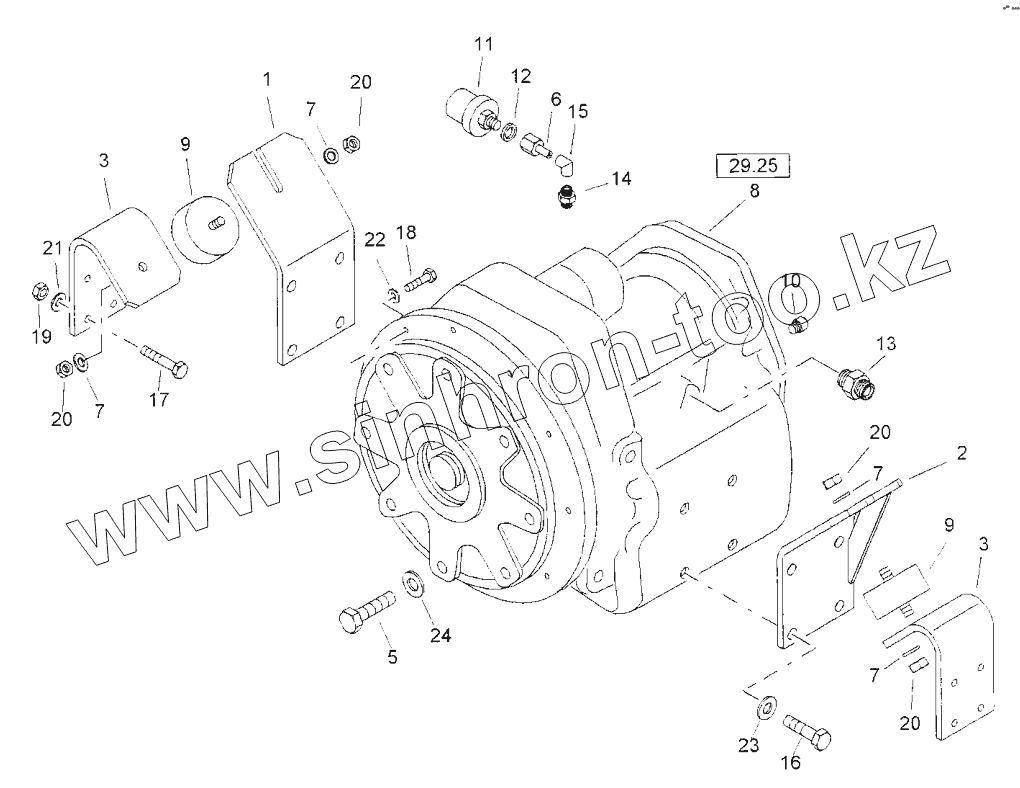

Каталог запасных частей к технике: BOMAG BW 24R. Transmission
1
2
3
3
5
6
7
7
7
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
20
20
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 38051036 | Holder | |
| 2 | 38051037 | Holder | |
| 3 | 38051038 | Holder | |
| 5 | 38052032 | Screw | |
| 6 | 38052138 | Reducing fitting | |
| 7 | 38051339 | Washer | |
| 8 | 31901205 | Power shift transmission | |
| 9 | 38010244 | Rubber buffer | |
| 10 | 38010307 | Feeler | |
| 11 | 38051671 | Sender | |
| 12 | 09331128 | Sealing ring | |
| 13 | 38051468 | Connecting pipe | |
| 14 | 38051469 | Connecting pipe | |
| 15 | 38051503 | Arch | |
| 16 | 38052033 | Screw | |
| 17 | 38051175 | Hexagon bolt | |
| 18 | 38051184 | Hexagon bolt | |
| 19 | 38051315 | Hexagon nut | |
| 20 | 08111421 | Hexagon nut | |
| 21 | 38051250 | Washer | |
| 22 | 38051319 | Washer | |
| 23 | 38051321 | Washer | |
| 24 | 38051317 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
