Каталог запасных частей к технике: BOMAG BW 24R. T4-Thermical apron
1
2
3
4
5
5
6
7
8
10
10
11
11
11
12
12
12
12
13
13
13
14
14
14
15
15
15
17
18
19
20
21
22
26
26
27
27
28

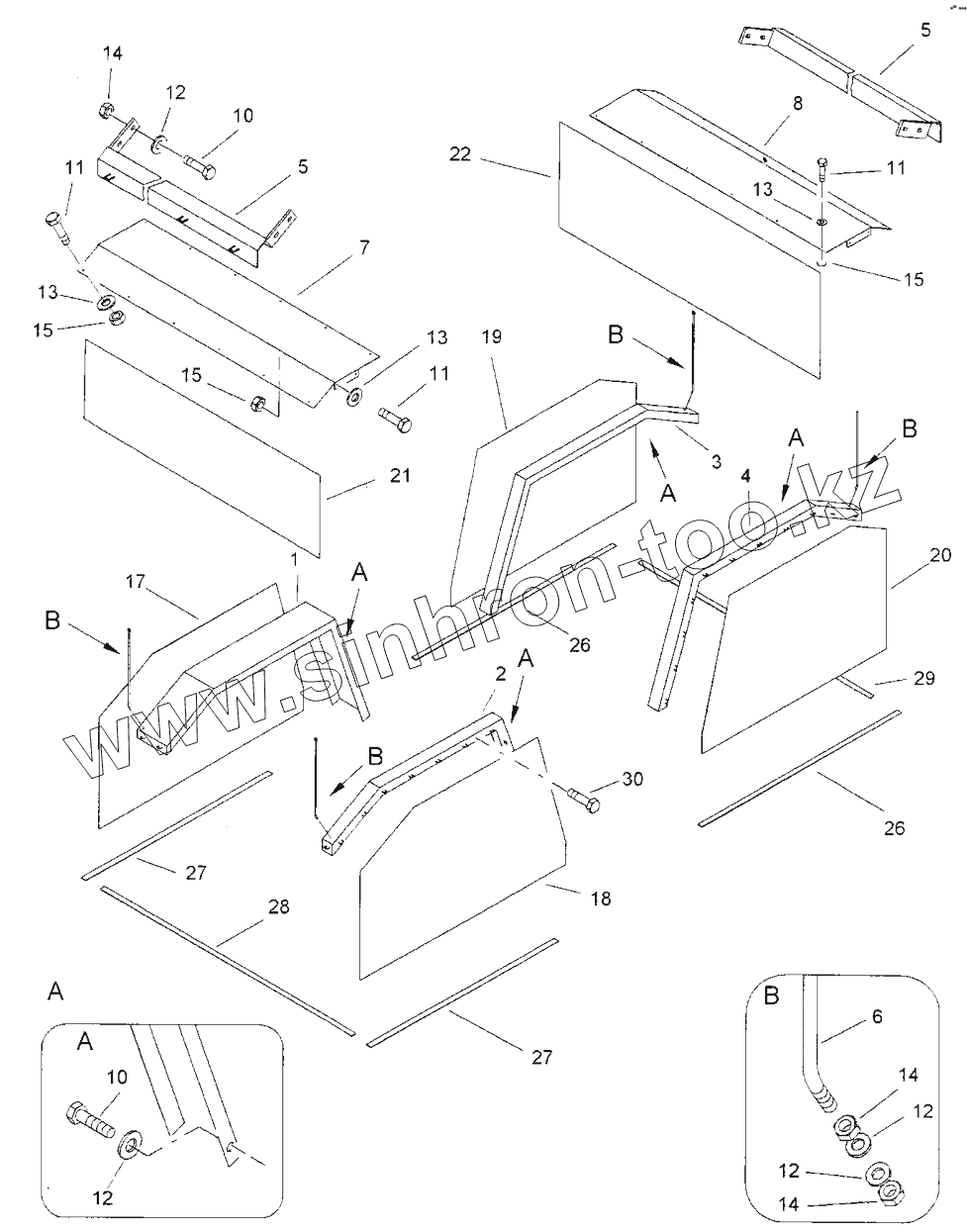

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 38010823 | Cover | |
| 2 | 38010824 | Cover | |
| 3 | 38010825 | Cover | |
| 4 | 38010826 | Cover | |
| 5 | 38010827 | Support | |
| 6 | 38010976 | Pointer | |
| 7 | 38051097 | Plate | |
| 8 | 38051098 | Plate | |
| 10 | 07140834 | Hexagon bolt | |
| 11 | 07140626 | Hexagon bolt | |
| 12 | 38010686 | Washer | |
| 13 | 38010685 | Washer | |
| 14 | 08110813 | Hexagon nut | |
| 15 | 08110620 | Hexagon nut | |
| 17 | 38011226 | Thermic apron | |
| 18 | 38011227 | Thermic apron | |
| 19 | 38011229 | Thermic apron | |
| 20 | 38011230 | Thermic apron | |
| 21 | 38011225 | Thermic apron | |
| 22 | 38011228 | Thermic apron | |
| 26 | 38011044 | Flat steel | |
| 27 | 38011045 | Flat steel | |
| 28 | 38011046 | Flat steel |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
