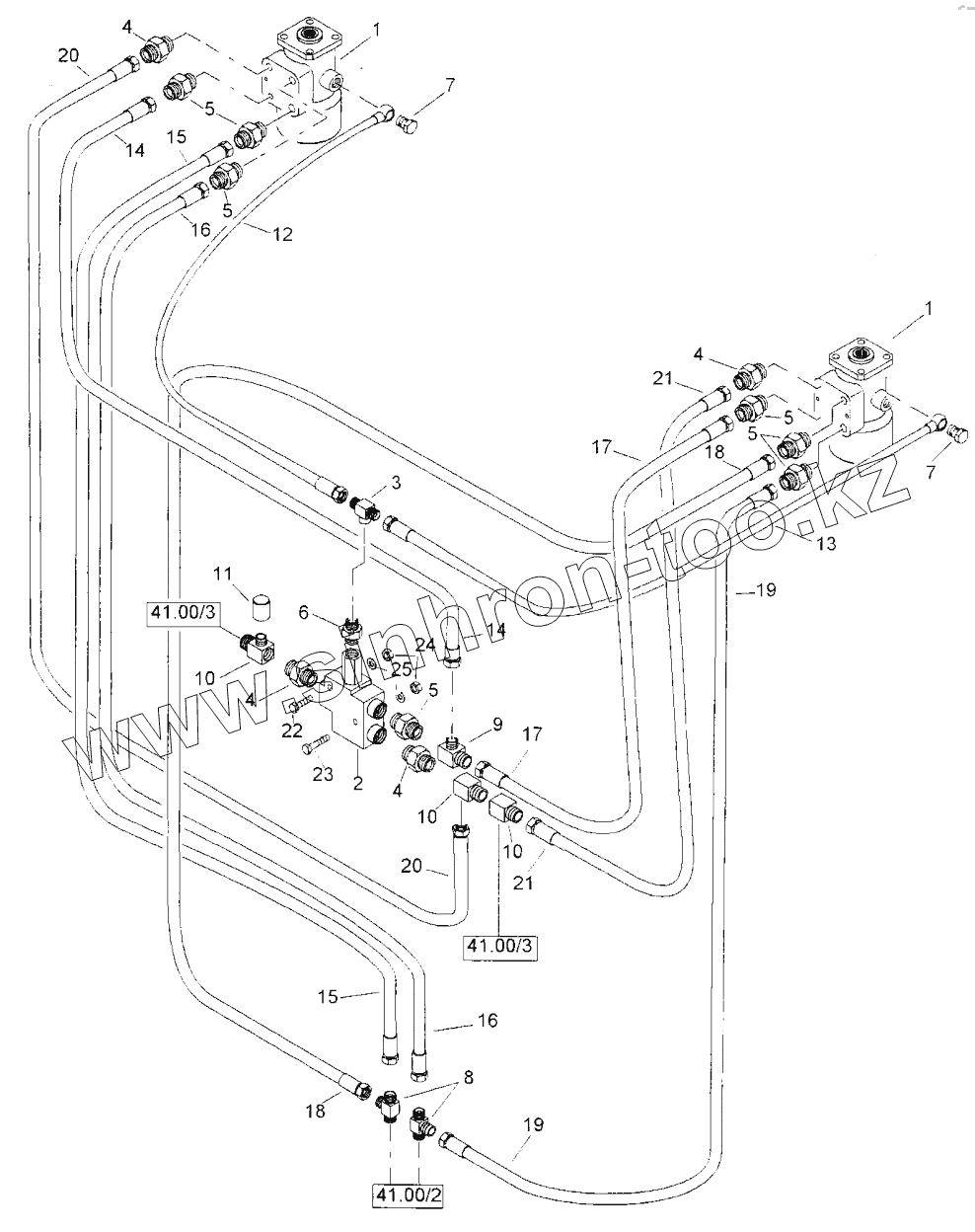

Каталог запасных частей к технике: BOMAG BW 24R. Steering
1
1
2
3
4
4
4
4
5
5
5
5
5
6
7
7
8
9
10
10
10
11
12
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 38051786 | Steering | |
| 2 | 38051787 | Priority valve | |
| 3 | 38051502 | Valve | |
| 4 | 38051476 | Connecting pipe | |
| 5 | 38051467 | Connecting pipe | |
| 6 | 38051482 | Connecting pipe | |
| 7 | 38051501 | Hollow screw | |
| 8 | 38051484 | T-piece | |
| 9 | 38051492 | T-piece | |
| 10 | 38051490 | T-piece | |
| 11 | 38051487 | Coupling | |
| 12 | 38051451 | Hose | |
| 13 | 38051450 | Hose | |
| 14 | 38052222 | Hose | |
| 15 | 38052223 | Hose | |
| 16 | 38052224 | Hose | |
| 17 | 38052225 | Hose | |
| 18 | 38052226 | Hose | |
| 19 | 38052227 | Hose | |
| 20 | 38052228 | Hose | |
| 21 | 38052229 | Hose | |
| 22 | 38051170 | Hexagon bolt | |
| 23 | 38051171 | Hexagon bolt | |
| 24 | 38052000 | Nut | |
| 25 | 38051318 | Washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
