Каталог запасных частей к технике: BOMAG BW 24R. Railing

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
6
7
8
11
12
13
13
14
14
14
16
17
17
17
19
19
19

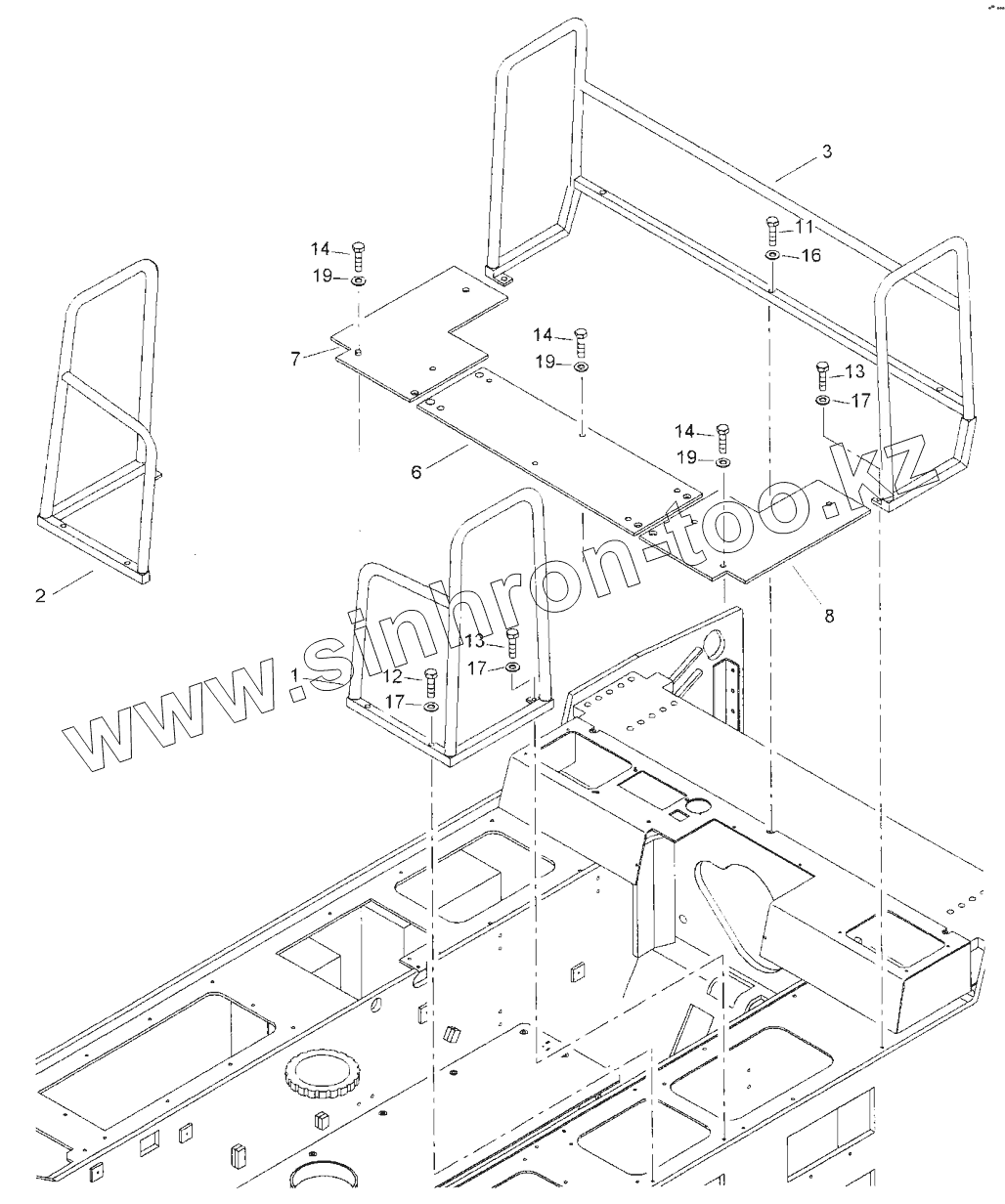

Позиция на иллюстрации Заводской номер детали Название детали
1 38052116 Railing
2 38052117 Railing
3 38052118 Raiiing
6 38052119 Plate
7 38052120 Plate
8 38052121 Plate
11 07131224 Hexagon bolt
12 07131024 Hexagon bolt
13 38010659 Screw
14 38051226 Hexagon bolt
16 08511324 Washer
17 08511021 Washer
19 08530612 Spring washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
