Каталог запасных частей к технике: BOMAG BW 24R. Radiator

Тип техники

Марка

Модель

Схема

4

4

4

4

4

5

6

7

7

8

8

9

10

11

12

13

14

15

16

17

17

18

19

20

21

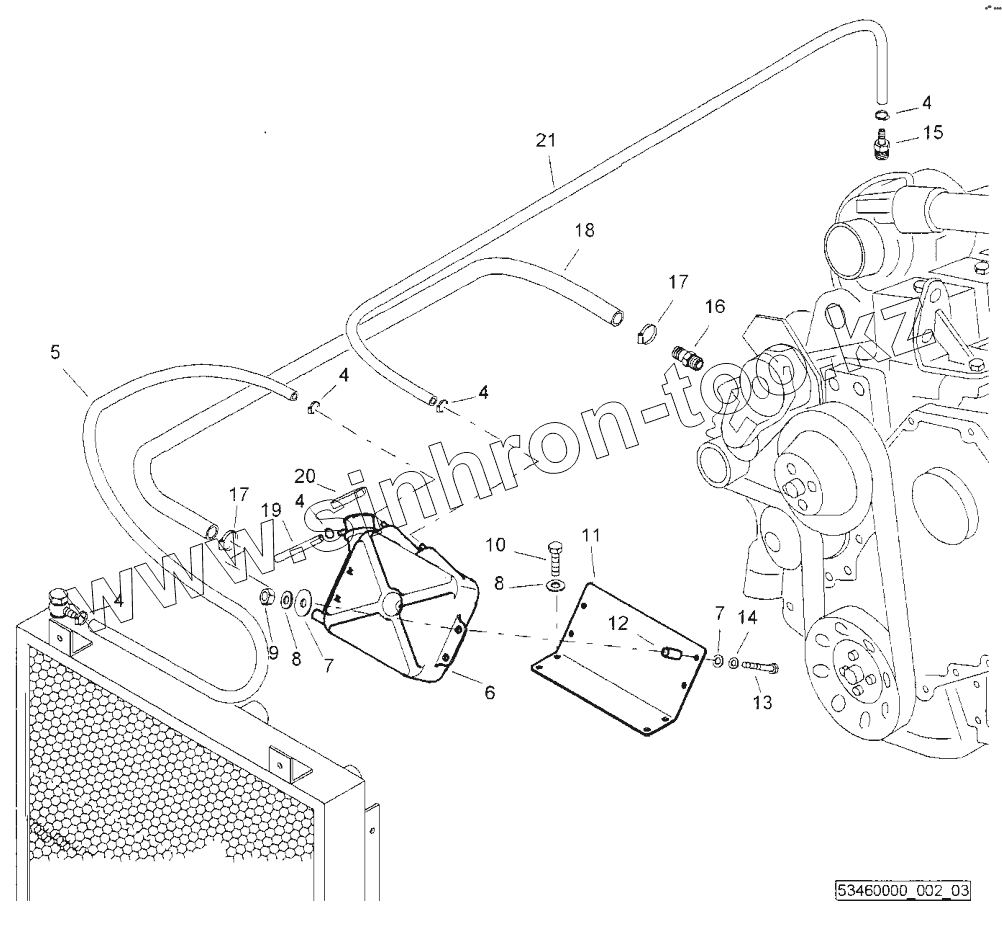

Позиция на иллюстрации	Заводской номер детали		Название детали
4	38011162		Clamp
5	38051722		Hose
6	38052397		Compensation tank
7	38010686		Washer
8	08530815		Spring washer
9	38052023		Nut
10	07130824		Hexagon bolt
11	38052313		Holder
12	38051087		Spacer tube
13	38051223		Hexagon bolt
14	08510817		Washer
15	38051257		Connecting piece
16	38051483		Connecting pipe
17	38011163		Clamp
18	38051723		Hose
19	38051720		Oil drain hose
20	38052102		Cover
21	38051721		Hose

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
