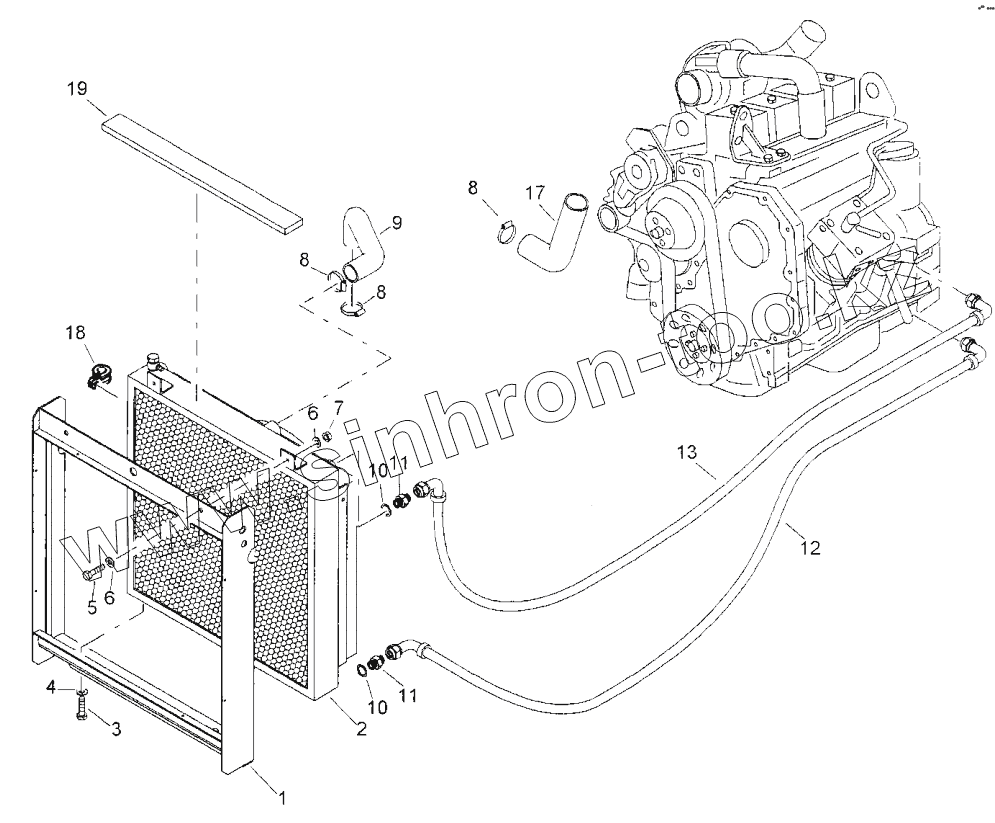

Каталог запасных частей к технике: BOMAG BW 24R. Radiator

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

6

7

8

8

8

9

10

10

11

11

12

13

17

18

19

Позиция на иллюстрации	Заводской номер детали		Название детали
1	38052291		Frame
2	38052290		Radiator
3	07141027		Hexagon bolt
4	38010620		Washer
5	07141030		Hexagon bolt
6	08511021		Washer
7	38051316		Hexagon nut
8	38052030		Clamp
9	38052253		Hose
10	38051688		ring
11	38051473		Connecting pipe
12	38052215		Hose
13	38052214		Hose
17	38052031		Arch
18	38051103		Clip
19	38011204		Hose clip

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
