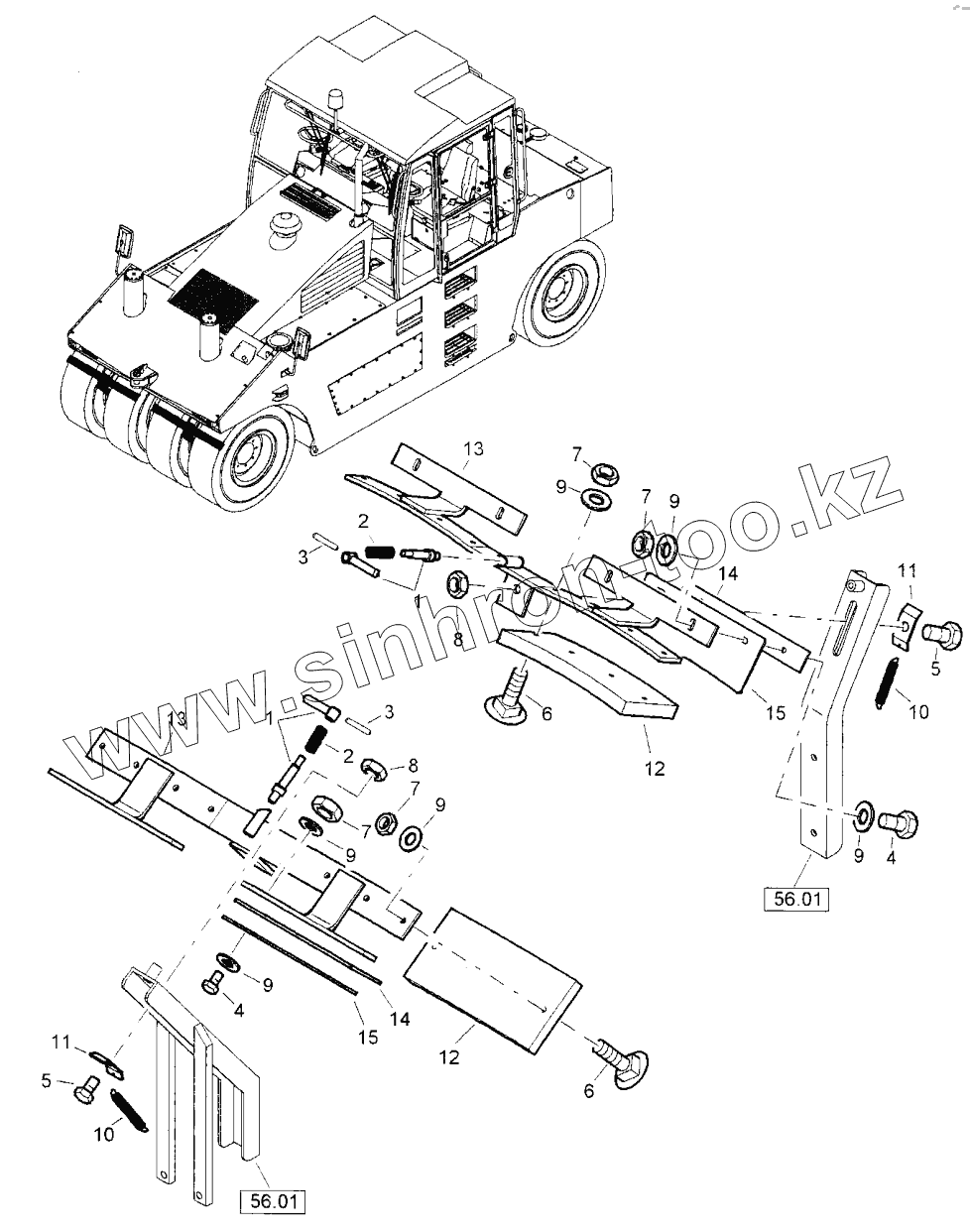

Каталог запасных частей к технике: BOMAG BW 24R. Q5-Coco mats
1
1
2
2
3
3
4
4
5
5
6
6
7
7
7
7
8
8
9
9
9
9
9
9
10
10
11
11
12
12
13
13
14
14
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 05935002 | Toggle with pin | |
| 2 | 05935004 | Pressure spring | |
| 3 | 05935005 | Grooved dowel pin | |
| 4 | 07140846 | Hexagon bolt | |
| 5 | 07141641 | Hexagon bolt | |
| 6 | 07280802 | Flat head screw | |
| 7 | 08110813 | Hexagon nut | |
| 8 | 08111623 | Hexagon nut | |
| 9 | 08510817 | Washer | |
| 10 | 38020012 | Tension spring | |
| 11 | 38020052 | Holder | |
| 12 | 41003430 | Coconut fibre mat | |
| 13 | 53003196 | Bow | |
| 14 | 53003186 | Flat steel | |
| 15 | 38052250 | Scraper |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
