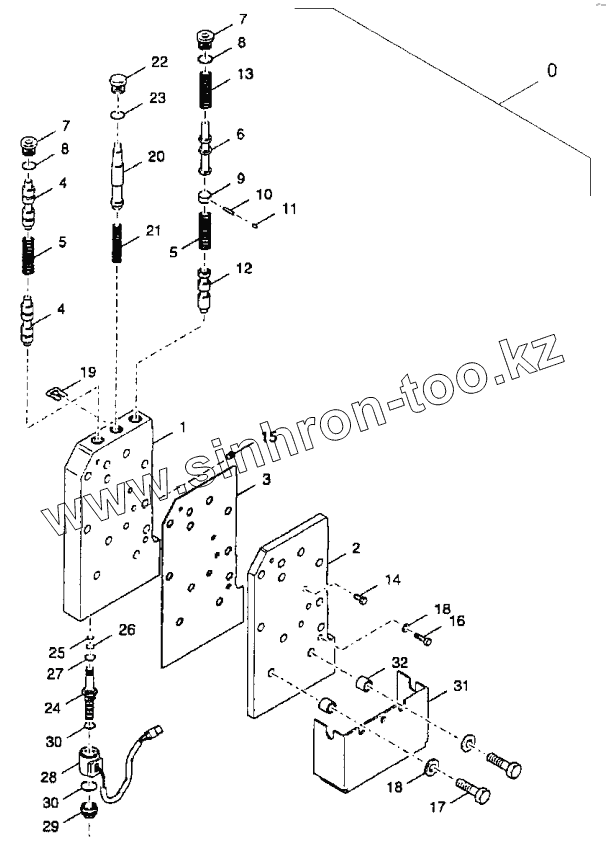

Каталог запасных частей к технике: BOMAG BW 24R. Power Shift Transmission
31904168
1
2
3
4
4
5
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31904168 | 31904168 | Control vaive | |
| 1 | 31904117 | Housing | |
| 2 | 31904112 | Cover | |
| 3 | 31904120 | Gasket | |
| 4 | 31904113 | Valve spool | |
| 5 | 31904114 | Spring | |
| 6 | 31904115 | Valve spool | |
| 7 | 31904175 | Plug | |
| 8 | 31904088 | O-ring | |
| 9 | 31904106 | Stop | |
| 10 | 31904100 | Pin | |
| 11 | 31904130 | Plug | |
| 12 | 31904116 | Valve spool | |
| 13 | 31904114 | Spring | |
| 14 | 31904129 | Plug | |
| 15 | 31901405 | Plug | |
| 16 | 31904096 | Screw | |
| 17 | 31904097 | Screw | |
| 18 | 31904179 | Washer | |
| 19 | 31908018 | Stop | |
| 20 | 31908017 | Valve spool | |
| 21 | 31908019 | Spring | |
| 22 | 31904124 | Plug | |
| 23 | 31904087 | 0-ring | |
| 24 | 31904119 | Valve cartridge | |
| 25 | 31904194 | 0-ring | |
| 26 | 31904195 | 0-ring | |
| 27 | 31904198 | 0-ring | |
| 28 | 31904118 | Coil | |
| 29 | 31904122 | Nut | |
| 30 | 31904196 | 0-ring | |
| 31 | 31904167 | Cover | |
| 32 | 31904141 | Spacer sleeve |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
