Каталог запасных частей к технике: BOMAG BW 24R. Power Shift Transmission

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

13

14

14

15

16

17

18

19

20

21

21

22

23

24

25

26

27

28

29

30

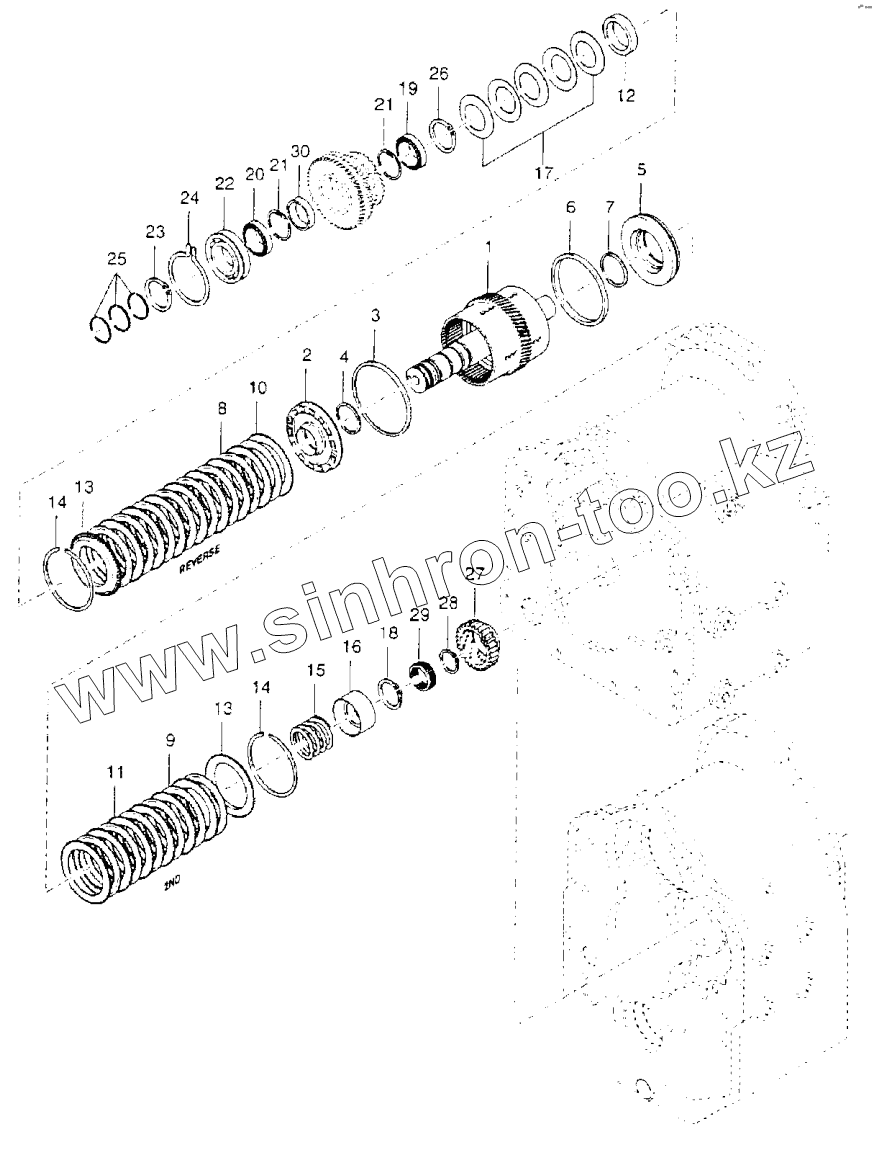

Позиция на иллюстрации	Заводской номер детали		Название детали
1	31901124		Shaft
2	31901127		Coupling part
3	31907019		Ring
4	31907018		Ring
5	31904137		Ring
6	31907019		Ring
7	31907018		Ring
8	31907007		Lamella
9	31907007		Lamella
10	31907005		Lamella
11	31907005		Lamella
12	31901393		Spacer piece
13	31907014		Plate
14	31907017		ring
15	31901387		Spring
16	31901386		Spring holder
17	31901394		Kit, belleville springs
18	31903077		Ring
19	05113008		Ball bearing,grooved
20	05113448		Ball bearing,grooved
21	31903050		Ring
22	31902077		Bearing
23	31901942		Ring
24	31902066		Ring
25	31901941		Expander,ring
26	31901395		Ring
27	31904134		Gear wheel
28	31903051		Ring
29	31901353		Bearing
30	31904154		Spacer bush
