Каталог запасных частей к технике: BOMAG BW 24R. Power Shift Transmission

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
14

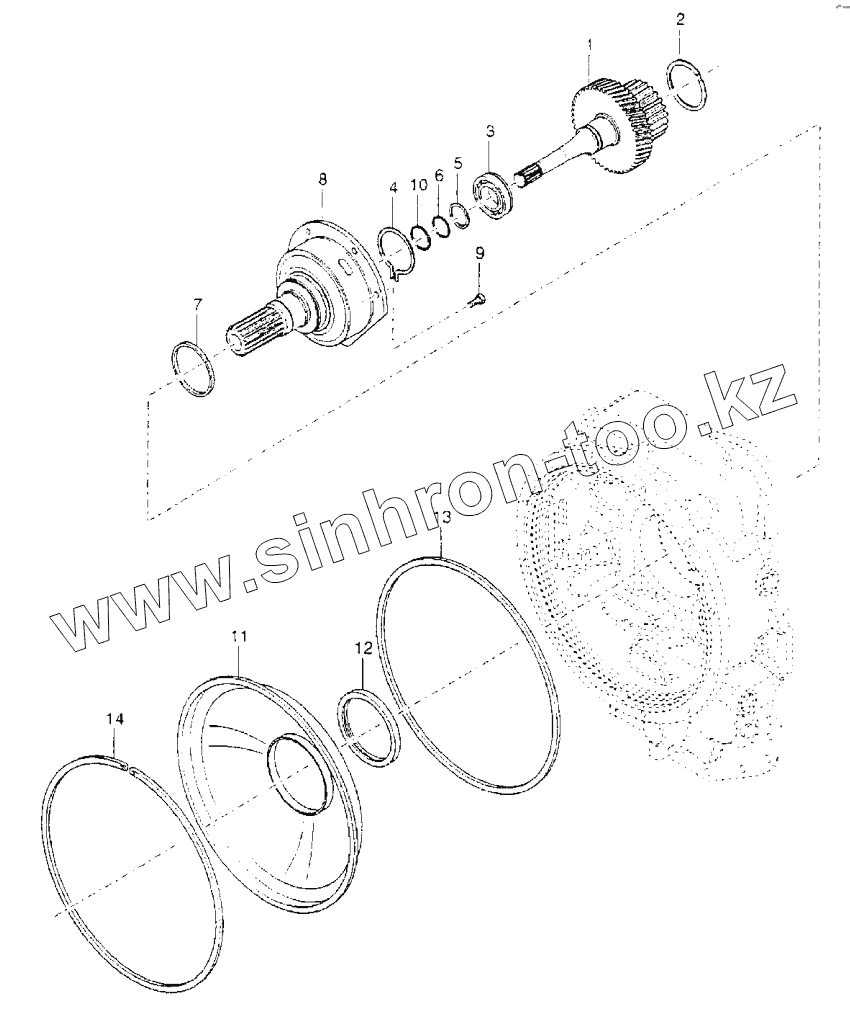

Позиция на иллюстрации Заводской номер детали Название детали
1 31904170 Gear wheel shaft
2 31901928 Spring ring
3 31904143 Bearing, ball
4 31901364 Retainer ring
5 31903028 Washer
6 31901242 Circlip
7 31904156 Piston ring
8 31904157 Stator
9 31904109 Screw
10 31904125 Piston ring
11 31904021 Oil baffle
12 31904140 Seal
13 31904107 Gasket
14 31901034 Spring ring
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
